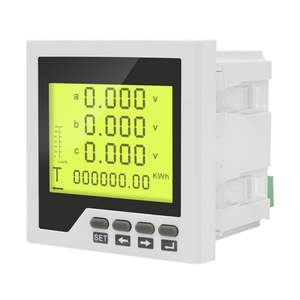

Sraith TS Méadar Voltas Reatha Ilmhéadair Digiteach Trí Chéim

A Is uirlis tomhais leictreonach versatile é Ilmhéadar Digiteach (DMM) a úsáidtear chun paraiméadair leictreacha éagsúla a thomhas mar voltas, sruth, friotaíocht, toilleas, minicíocht agus leanúnachas. Comhcheanglaíonn sé roinnt feidhmeanna tomhais in aonad dlúth amháin, rud a fhágann gur uirlis riachtanach é do leictreoirí, innealtóirí agus teicneoirí cothabhála. Murab ionann agus iliméadair analógacha, taispeánann iliméadair digiteach léamha ar scáileán LCD, ag cinntiú cruinneas níos airde, freagra níos tapúla, agus léirmhíniú sonraí níos éasca.

Tá prionsabal oibre an iliméadair dhigitigh bunaithe ar thiontóir analógach go digiteach (ADC) a athraíonn an comhartha ionchuir analógach ina aschur digiteach, rud a cheadaíonn taispeáint uimhriúil beacht ar an luach tomhaiste. Tá cumas tomhais True RMS (Root Mean Square) ag roinnt DMManna chun cinn, rud a chuireann ar chumas léamha cruinne fiú do thonnfhoirmeacha neamh-sinusoidal. Tá feidhmeanna uathréimseacha i gceist le iliméadair nua-aimseartha freisin, rud a chuireann deireadh leis an ngá atá le roghnú raoin láimhe agus ag laghdú seans earráidí tomhais.

Úsáidtear iliméadair dhigiteacha go forleathan ar fud tionscail iolracha. I leictreonaic agus cothabháil leictreach, cabhraíonn siad le lochtanna a dhiagnóiseadh, leanúnachas ciorcad a fhíorú, agus voltas ceallraí nó soláthair cumhachta a thomhas. In uathoibriú tionsclaíoch, úsáidtear DMManna le haghaidh tástála trealaimh agus calabrú córais. I saotharlanna taighde, cuidíonn siad le dearadh ciorcaid, meastóireacht comhpháirteanna, agus tomhas beachtas. Tá múnlaí láimhe iniompartha oiriúnach do sheirbhís allamuigh, agus úsáidtear samhlacha benchtop le haghaidh tástála saotharlainne ardchruinneas.

Áiríonn go leor DMManna gnéithe breise anois amhail coimeád sonraí, taifeadadh íosmhéid/uas, tomhas teochta, taispeántais chúlsholais, agus comhéadain USB le haghaidh logáil sonraí agus anailís. Mar gheall ar a marthanacht, a n-iontaofacht agus a n-ilúsáidteacht tá iliméadair dhigiteacha fíor-riachtanach i bhfeidhmchláir leictreacha agus leictreonacha nua-aimseartha. Cibé acu le húsáid simplí tí nó le diagnóisic thionsclaíoch ghairmiúil, tá an t-ilmhéadar digiteach fós ina uirlis bhunúsach chun tomhas cruinn agus oibriú sábháilte i ngach córas leictreach.

Tréithe Feidhmíochta

1. Cuir nóid rialaithe lúb iolracha ar fáil, is féidir iad a úsáid le haghaidh an t-aláram, rialú turas

2. Tacaíocht do rialú dóiteáin, cianda gearrtha as an gciorcad locht

3. Suiteáil áisiúil, tá sreangú simplí

4. Le comhlánú ag SCADA, PLC i líonrú bogearraí cumarsáide éagsúla

Innéacs Teicniúil

Cruinneas tomhais

1. Voltas: leibhéal 0.5

2. Reatha: leibhéal 0.5

3. Cumhacht Gníomhach: leibhéal 0.5

4. Cumhacht Imoibríoch: leibhéal 0.5

5. Fachtóir Cumhachta: leibhéal 0.5

6. Minicíocht: ±0.02HZ

7. Fuinneamh Leictreach Gníomhach: aicme 0.5s nó aicme 0.2s

8. Fuinneamh Imoibríoch: Aicme 1 nó Aicme 2

Ionchur Comhartha

1. Mód Ceangail: sreanga trí chéim a ceathair

2. Voltas Rátáil: AC 0-600V

3. Reatha Rátáilte: AC1A, AC5A

4. Voltas Ró-ualaithe: 1.2 uair ( Ar lean ),

5. 2 uair / soicind ( mheandarach )

6. voltas:<1VA/ céim; reatha: <0.4VA/phaseImpedance:>300KΩ,reatha: <20mΩAn Minicíocht: 45~65Hz

Soláthar Cumhachta Cúnta

1. Raon oibre AC 220V

2. Tomhaltas Cumhachta: <4VA

Modúl feidhme

1. Comhéadan Cumarsáide: cumarsáid 1 bhealach RS-485, prótacal Modbus-RTU

2. Ráta Baud: 1200 ~ 9600bps, is é an réamhshocrú ná 2400bps Ionchur Athraigh: 4 bhealach

3. Lasc Aschur: 4 bhealach (cumas: AC 250V5A. DC 30V15A)

4. Aschur Tarchuir: 3 bhealach (aschur analógach: 0/4~20mA nó 0~5/10V)

5. Aschur Pulse Fuinnimh Leictreach: 2 bhealach

6. tairiseach: 8000imp/KWh(Kvarh)


Feidhm	Tomhas			Feidhm leathnaithe (roghnach)				Taispeáin
Múnla UIMH.	A, V, Hz, W, Var, Cos, kwh, kvar	Il- ráta	armónach Tomhais	Ag aistriú ionchur	Ag aistriú aschur	Analógach Aschur	RS 485	stiúir	LCD
TS-3D3	√	-	-	4	4	4	2	√	-
TS-3D3Y	√	-	-	4	4	4	2	-	√
TS-3FD3Y	√	√	-	4	4	4	2	-	√
TS-3HD3Y	√	-	√	4	4	4	2	-	√
TS-3FHD3Y	√	√	√	4	4	4	2	-	√
TS-3D6	√	-	-	2	2	2	2	√	-
TS-3D6Y	√	-	-	2	2	2	2	-	√
TS-3FD6Y	√	√	-	2	2	2	2	-	√
TS-3HD6Y	√	-	√	2	2	2	2	-	√
TS-3FHD6Y	√	√	√	2	2	2	2	-	√

Tabhair faoi deara gurb é seo thuas ár ngnáthfheidhm, déan teagmháil linn le do thoil chun táirgí speisialta a shaincheapadh.
