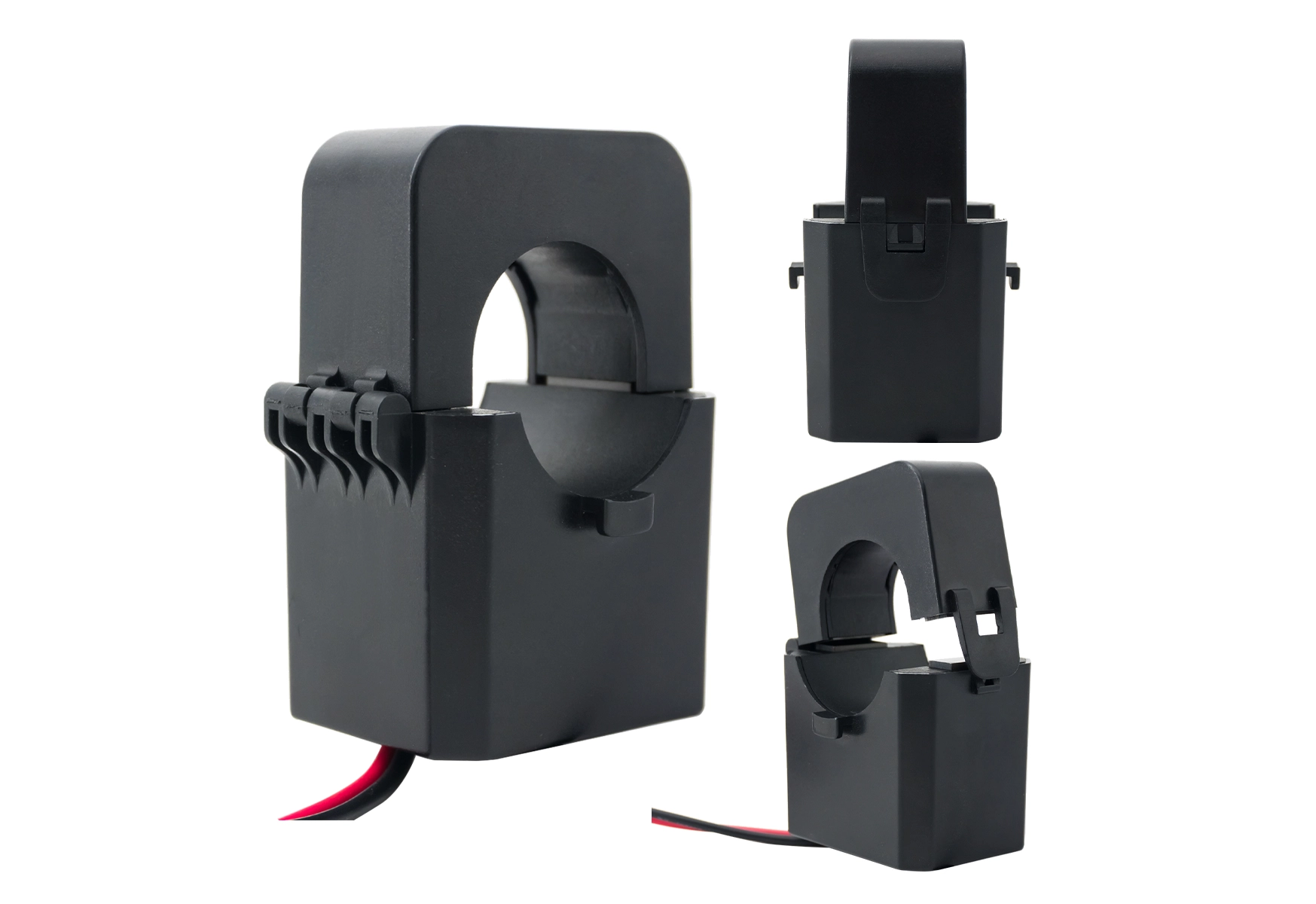

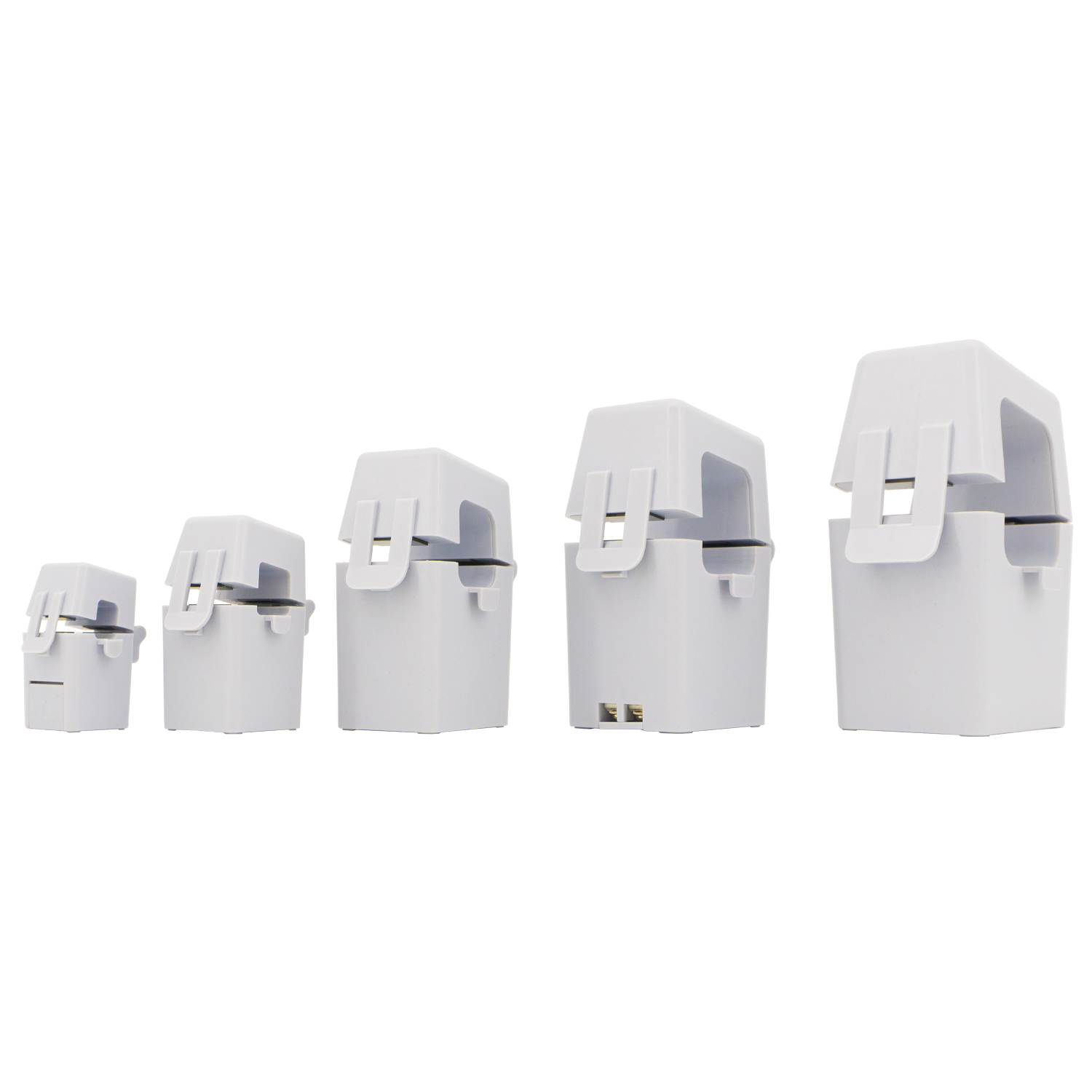

Voolutrafod (CT) on olulised instrumenditrafod, mis on loodud mõõtmiseks, mõõtmiseks ja kaitseks suure primaarvoolu vähendamiseks standardiseeritud madala väärtusega sekundaarvooluks. Need isoleerivad kõrgepinge toitesüsteemid madalpinge juhtimisahelatest, tagades operaatori ohutuse, muutes samal ajal suured voolud tavaliste elektriseadmetega ühilduvatele tasemetele.
Üks peamisi rakendusi on energia mõõtmine elektrivõrkudes. Kommunaalettevõtted paigaldavad voolutrafodkõrvuti pingetrafosid alajaamadesse, jaotuskappidesse ja suure võimsusega tarbijaruumidesse. Suurt koormusvoolu ei saa otse elektriarvestitesse sisestada. CT-d vähendavad primaarvoolu 5 A või 1 A sekundaarväljundini, nii et vatt-tunnimõõturid suudavad arveldamiseks täpselt registreerida energiatarbimist. Ärihooned, tööstustehased ja taastuvelektrijaamad toetuvad kõik CT-abiga mõõtmisele, et jälgida võimsusvoogu ilma kõrgevoolulisi peajuhte purustamata.
Elektrikaitse on veel üks põhivaldkond. Elektrijaotusvõrkudes tekitavad rikked, näiteks lühised, hävitavaid liigvoolusid. Kaitseklassi voolutrafod edastavad releedele proportsionaalseid sekundaarsignaale. Kui tuvastatakse ebanormaalne vool, käivitavad releed kaitselülitid, et vigased sektsioonid kiiresti välja lülitada. See hoiab ära generaatorite, trafode, kaablite ja lülitusseadmete kahjustamise. CT-sid kasutatakse laialdaselt ülevoolukaitses, mootorite diferentsiaalkaitses ja siinikaitses, moodustades jõuseadmete esimese kaitseliini.
Tööstusprotsesside jälgimine sõltub suuresti ka voolutrafodest. Tootmisettevõtetes jälgivad CT-d suurte mootorite, sagedusmuundurite ja keevitusseadmete töövoolu. Operaatorid saavad hinnata seadmete tööolekut muudetud praeguste andmete põhjal. Ülekoormus, faasikadu ja tasakaalustamata kolmefaasilised tingimused saab tuvastada varakult. Reaalajas voolunäidud aitavad optimeerida tootmise efektiivsust ja vähendada masinate ootamatuid seiskamisi.
Taastuvenergiasüsteemidel on kasvav nõudlus CT-seadmete järele. Päikese fotogalvaanilised kombineerimiskastid ja tuuleturbiinide elektrikilbid kasutavad elektritootmisseadmete väljundvoolu mõõtmiseks voolutrafosid. Süsteemikontrollerid koguvad CT-signaale, et hinnata elektritootmise jõudlust, tuvastada stringi tõrkeid ja saavutada võrguga ühendatud juhtimine. CT-de pakutav ohutu galvaaniline isolatsioon väldib kõrgepingelekke ohtu uutes energiaallikates.
Kokkuvõttes ühendavad voolutrafod kõrge vooluvõimsusega seadmeid ja madalpinge juhtimisseadmeid. Need teenindavad võimsuse mõõtmist, tõrkekaitset, tööstuslikku jälgimist ja uue energiavõrgu ühendamist. Ilma CT-tehnoloogiata oleks tänapäevaste elektrisüsteemide ohutu ja töökindel toimimine keeruline.
