ประเภทของหม้อแปลง

หม้อแปลงไฟฟ้าเป็นอุปกรณ์แม่เหล็กไฟฟ้าที่จำเป็นซึ่งถ่ายโอนพลังงานไฟฟ้าระหว่างวงจรผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า ซึ่งใช้กันอย่างแพร่หลายในระบบไฟฟ้า อุปกรณ์อุตสาหกรรม เครื่องใช้ไฟฟ้า และอุปกรณ์สื่อสาร ขึ้นอยู่กับความถี่ในการทำงาน ขนาด โครงสร้าง และสถานการณ์การใช้งาน หม้อแปลงแบ่งออกเป็นหลายประเภท รวมถึงหม้อแปลงไฟฟ้ากำลัง หม้อแปลงไฟฟ้าระบบจำหน่าย และหม้อแปลงขนาดเล็กความถี่สูง ซึ่งในจำนวนนี้หม้อแปลงขนาดเล็กความถี่สูงได้กลายเป็นส่วนประกอบหลักที่ขาดไม่ได้ในผลิตภัณฑ์อิเล็กทรอนิกส์ย่อส่วนสมัยใหม่

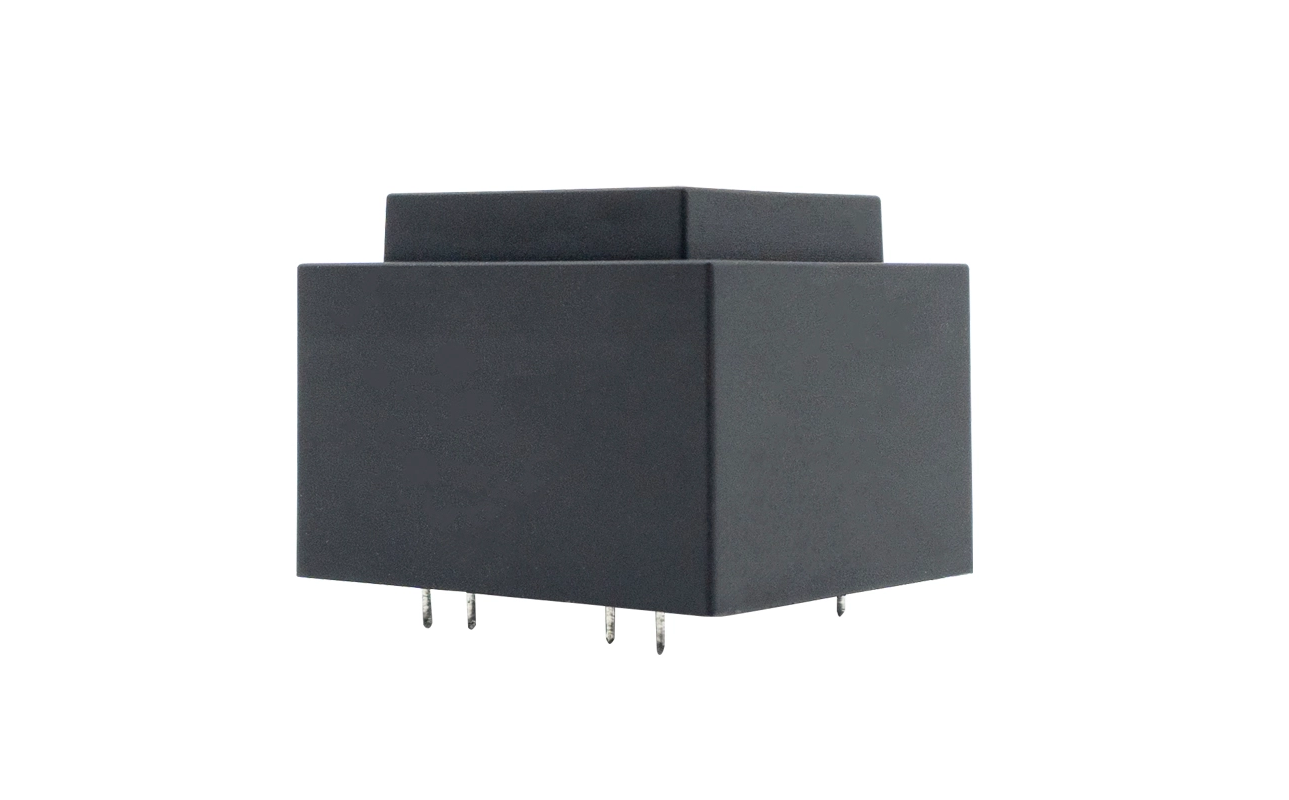

แตกต่างจากพลังงานความถี่ต่ำทั่วไป หม้อแปลง ที่ออกแบบมาสำหรับโครงข่ายไฟฟ้าทางอุตสาหกรรม หม้อแปลงขนาดเล็กความถี่สูงทำงานที่ความถี่ตั้งแต่หลายกิโลเฮิรตซ์ไปจนถึงเมกะเฮิรตซ์ หลักการทำงานหลักของพวกเขายังคงเป็นการเหนี่ยวนำแม่เหล็กไฟฟ้า แต่ใช้วัสดุที่ได้รับการปรับปรุงและโครงสร้างขนาดกะทัดรัดเพื่อปรับให้เข้ากับสภาพการทำงานที่มีความถี่สูง แกนเหล็กซิลิกอนแบบดั้งเดิมจะถูกแทนที่ด้วยแกนเฟอร์ไรต์ แกนนาโนคริสตัลไลน์ หรือแกนโลหะผสมอสัณฐาน วัสดุแม่เหล็กเหล่านี้มีการสูญเสียกระแสไหลวนต่ำและการซึมผ่านของแม่เหล็กสูงที่ความถี่สูง ซึ่งช่วยลดการสร้างความร้อนและการใช้พลังงานได้อย่างมีประสิทธิภาพ ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการทำงานที่ความถี่สูง

ในแง่ของโครงสร้างและขนาด หม้อแปลงขนาดเล็กความถี่สูงมีขนาดเล็กและน้ำหนักเบากว่ามาก พวกเขาใช้ลวดเคลือบอย่างดีสำหรับการพันขดลวด และใช้รูปแบบการพันขดลวดที่มีขนาดกะทัดรัด เช่น การพันไส้กระสวยและการพันระนาบ ปริมาตรโดยรวมเป็นเพียงเศษเสี้ยวของปริมาตรของหม้อแปลงไฟฟ้ากำลังธรรมดาที่มีพิกัดกำลังเท่ากัน ลักษณะนี้ทำให้เข้ากันได้อย่างลงตัวกับแนวโน้มของการย่อขนาดและการพกพาอุปกรณ์อิเล็กทรอนิกส์
