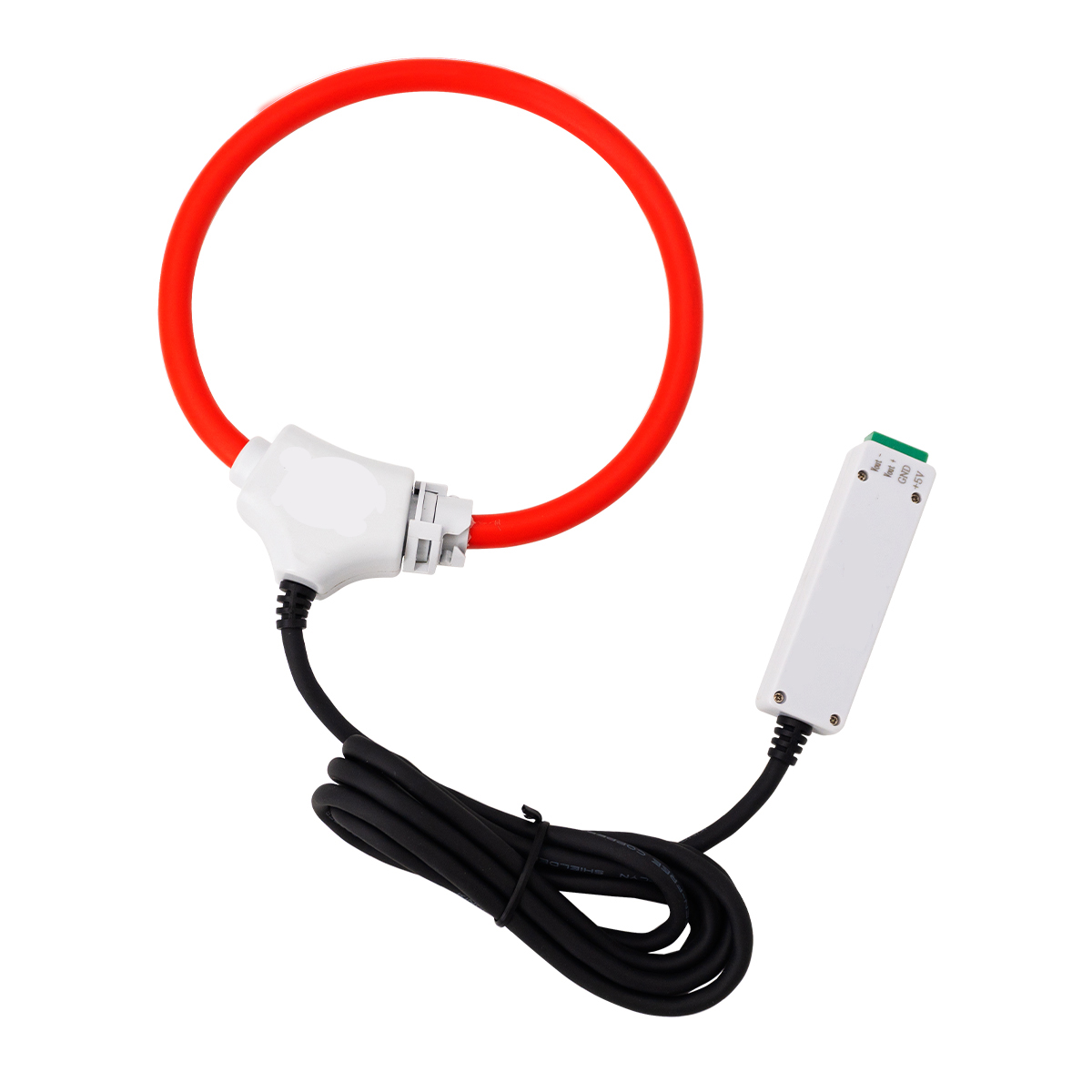

ஒருங்கிணைப்பாளருடன் பிளவு-வகை நெகிழ்வான ரோகோவ்ஸ்கி சுருள்

தயாரிப்பு அம்சங்கள்

* ஸ்பிலிட்-கோர் அமைப்பு, தளத்தில் நிறுவ எளிதானது மற்றும் செயல்பட எளிதானது. சோதனையின் கீழ் முதன்மை கேபிளைத் துண்டிக்காமல் விரைவான மற்றும் எளிதான நிறுவல் அல்லது அகற்றுதல், பாதுகாப்பான மற்றும் எளிதான தற்போதைய சோதனைக்கு பயனுள்ளதாக இருக்கும்.

* குறைந்த வெளியீட்டு மின்னழுத்தம், அதிக நேரியல், பரந்த அதிர்வெண் வரம்பு, செறிவு இல்லை (ஒருங்கிணைப்பு இல்லாமல்).

* இரண்டாம் நிலை வெளியீடு கவச கம்பியை ஏற்றுக்கொள்கிறது, மேலும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப நீளத்தை தனிப்பயனாக்கலாம்.

* நெகிழ்வான கட்டமைப்பு வடிவமைப்பு, ஒழுங்கற்ற முதன்மை கடத்தியின் மின்னோட்டத்தைக் கண்டறிய முடியும்.

தயாரிப்பு பயன்பாடு

உயர் மின்னோட்டம் ஏசி சிக்னல்களின் அளவீடு (குறுகிய சுற்று மின்னோட்டம் போன்றவை); உயர் உச்ச மதிப்புகள் கொண்ட துடிப்பு சமிக்ஞைகளின் அளவீடு (மின்னல் மின்னோட்டம் போன்றவை); ஹார்மோனிக் தற்போதைய சமிக்ஞைகளின் பகுப்பாய்வு; மின்சார வெல்டிங் இயந்திரங்களின் தற்போதைய அளவீடு (எதிர்ப்பு வெல்டிங் போன்றவை); ஒழுங்கற்ற கடத்தி நீரோட்டங்களின் அளவீடு (எ.கா: ரயில் மின்னோட்ட அளவீடு);கருவி அளவீடு, கிளாம்ப் மீட்டர் மின்மாற்றிகள் (எ.கா: ஒழுங்கற்ற பரிமாணங்களைக் கொண்ட கடத்திகளை அளவிடுதல்).

தயாரிப்பு அளவுருக்கள்

மின் அளவுருக்கள்	இயக்க மின்னழுத்த நிலை	0.4/0.66/0.72kV	துல்லிய வகுப்பு	1%
	அளவீட்டு வரம்பு	10A-100kA	கட்டப் பிழை	≤60′@(45Hz-65Hz)
	இரண்டாம் நிலை வெளியீடு மின்னழுத்தம்	0-3V	பதில் அலைவரிசை	1Hz-1MHz
	நேரியல் வரம்பு	5% -120%	காப்பு வலிமை	1000MΩ/500V/1min
	நேர்கோட்டுத்தன்மை	≤0.5%	சுருள் விட்டம் (D)	தனிப்பயனாக்கக்கூடியது
	ஒருங்கிணைப்பாளர் பவர் சப்ளை	+5V DC @ ஒற்றை வழங்கல்	/	/
இயந்திர அளவுருக்கள்	ஷெல் பொருள்	பிசி, ஃப்ளேம் ரிடார்டன்ட்/94-வி0	இரண்டாம் நிலை வயரிங்	ஷீல்டட் வயர் / இன்டக்ரேட்டர் டெர்மினல் அவுட்புட்
	எலும்புக்கூடு மற்றும் உறை	சிலிக்கான் ரப்பர்	ஐபி பாதுகாப்பு மதிப்பீடு	ஐபி 65
செயல்படும் சூழல்	சுற்றுப்புற வெப்பநிலை	-45℃-+85℃	உயரம்	≤4000 மீ
	உறவினர் ஈரப்பதம்	≤ 90%RH @ 25℃	மற்றவை	வேலை செய்யும் இடத்தில் அரிக்கும் வாயு இல்லை

தொகுதி வரையறை

ஒட்டுமொத்த பரிமாணங்கள்
