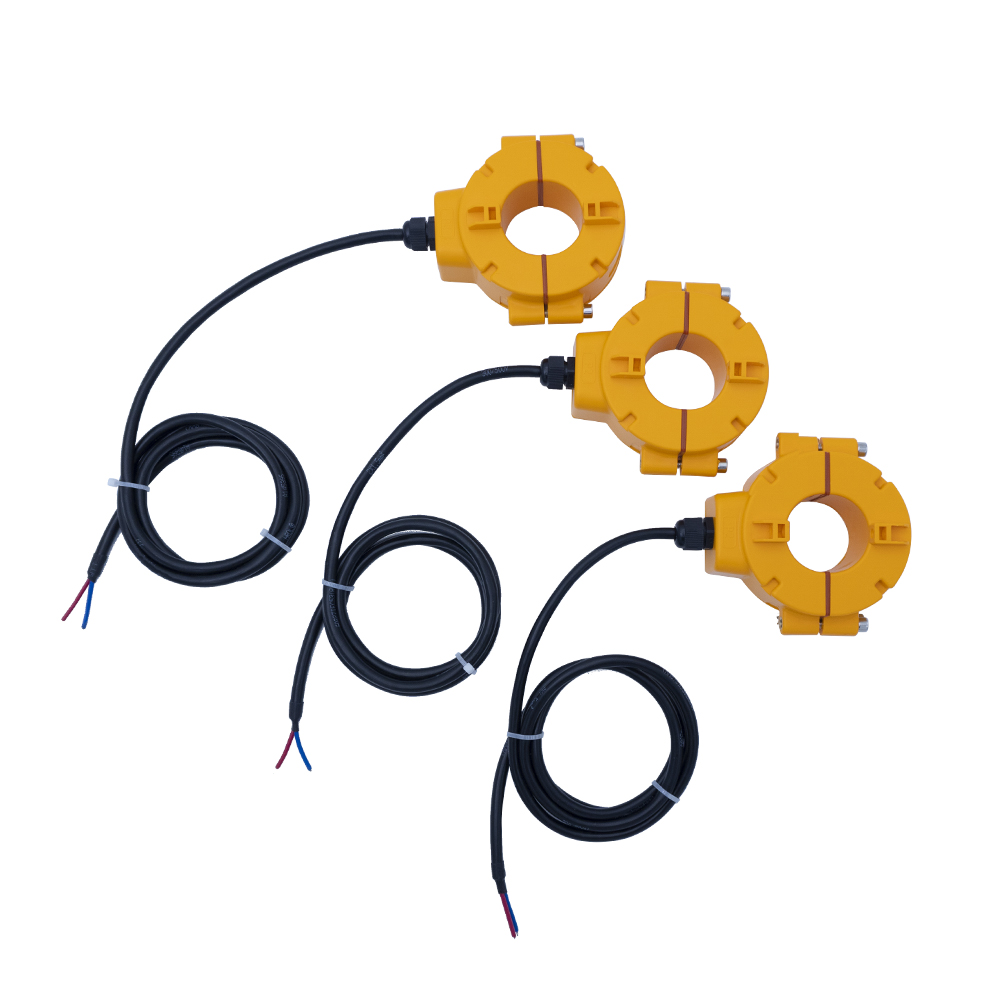

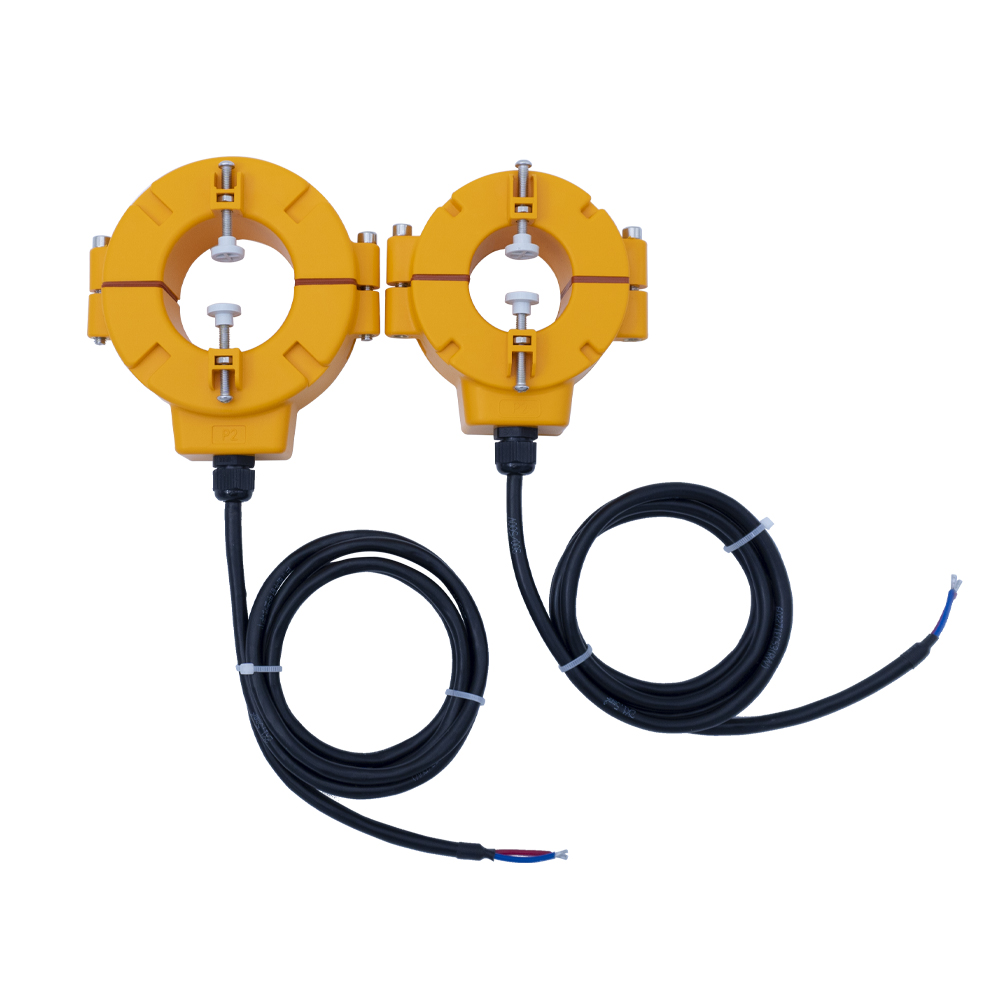

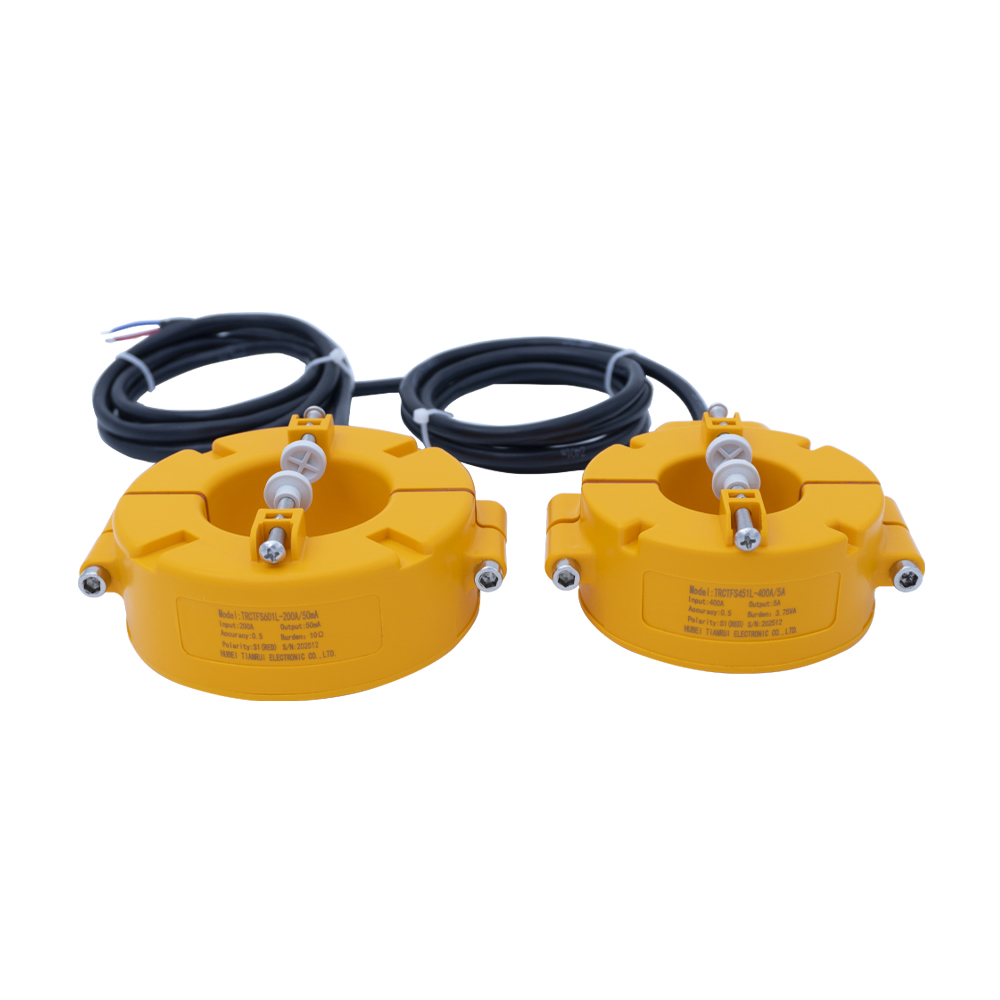

ஸ்பிலிட் கோர் தற்போதைய மின்மாற்றி வெளிப்புற நீர்ப்புகா TRCTFS தொடர் CT பாதுகாப்பு தரங்கள் IP66 IP67 IP68

வெளிப்புற நீர்ப்புகா மின்மாற்றி என்பது ஏசி பவர் அமைப்புகளுக்கான ஒரு முக்கிய அங்கமாகும், இது நம்பகமான மின்னோட்ட அளவீடு, சமிக்ஞை மாதிரி மற்றும் கடுமையான வெளிப்புற சூழல்களில் பாதுகாப்பை வழங்க வடிவமைக்கப்பட்டுள்ளது. மின்காந்த தூண்டல் கொள்கைகளில் கட்டமைக்கப்பட்டுள்ளது, இது உயர் முதன்மை மின்னோட்டங்களை (0-50000A AC) மீட்டரிங் மற்றும் மைக்ரோகம்ப்யூட்டர் பாதுகாப்பு அமைப்புகளுக்கு நிர்வகிக்கக்கூடிய மதிப்புகளுக்கு (1A/5A அல்லது தனிப்பயனாக்கப்பட்ட மின்னழுத்தங்கள்) குறைக்கிறது. IP67/IP68 மதிப்பீட்டைப் பெருமைப்படுத்தும், அதன் வலுவான வடிவமைப்பு உயர்தர எபோக்சி பிசின் வெற்றிட வார்ப்பு மற்றும் UV-எதிர்ப்பு சுடர்-தடுப்பு பிளாஸ்டிக் வீடுகள் (ABS/PC), ஈரப்பதம், கனமழை மற்றும் தீவிர வெப்பநிலை (-40℃ முதல் 70℃ வரை) ஆகியவற்றைக் கொண்டுள்ளது. உயர்-ஊடுருவக்கூடிய சிலிக்கான் ஸ்டீல் கோர் காந்த இழப்பைக் குறைக்கிறது

:



விசாரிக்கவும்

மாதிரி:
TRCTFS தொடர்
பிராண்ட்:
TR

தயாரிப்பு விளக்கம்

தயாரிப்பு அம்சங்கள்

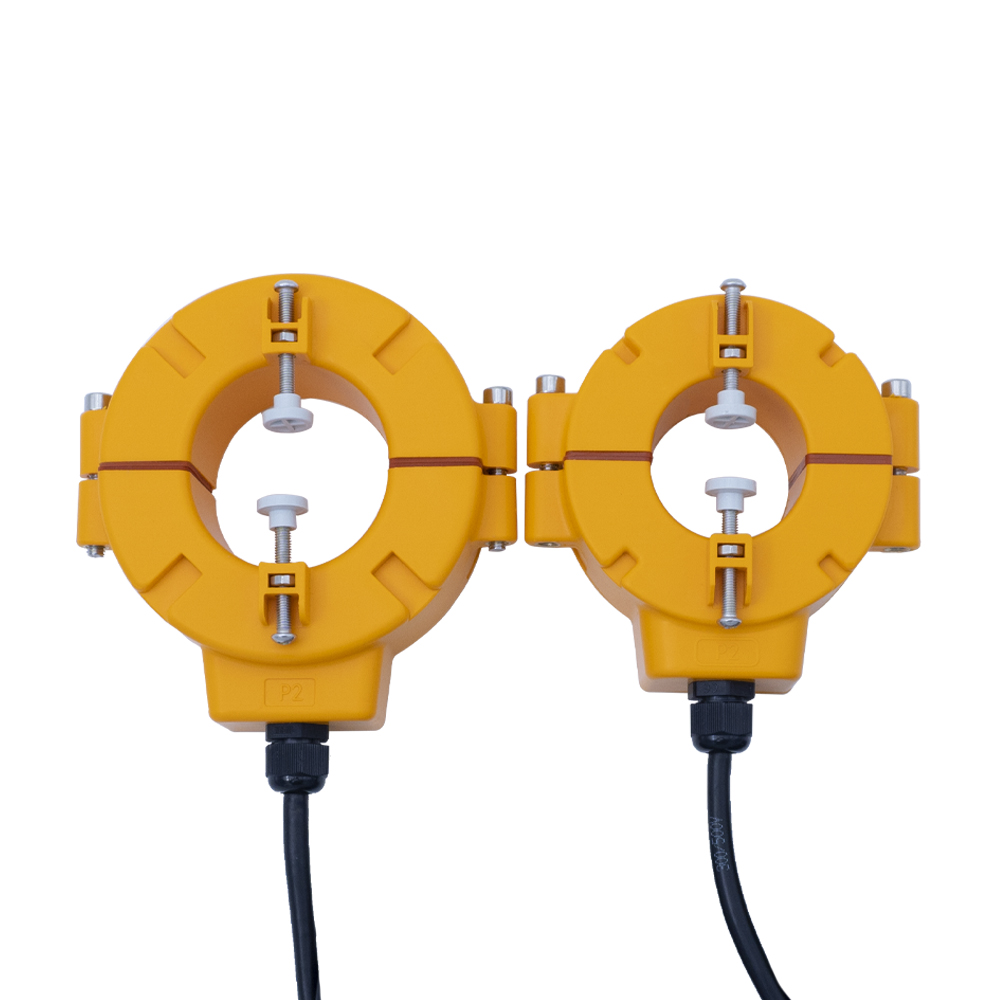

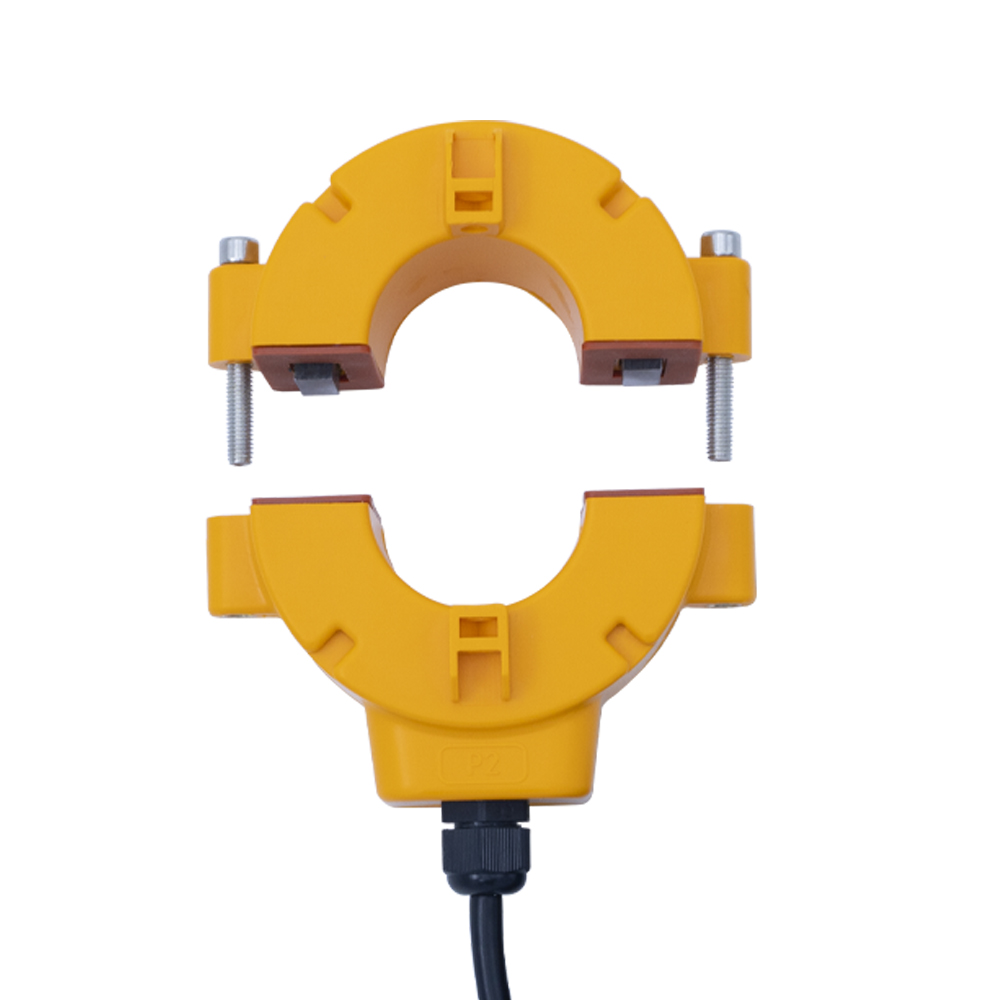

ஈஸி ரெட்ரோஃபிட் இன்ஸ்டாலேஷன் & ஐபி-ரேடட் என்க்ளோசர் - கீல் செய்யப்பட்ட கோர், துண்டிக்கப்படாமல் இருக்கும் கடத்திகளைச் சுற்றி இறுக்க அனுமதிக்கிறது. சீல் செய்யப்பட்ட வீடுகள் (பொதுவாக IP65/IP67/IP68) தூசி மற்றும் நீர் உட்புகாமல் பாதுகாக்கிறது.

நீடித்த மற்றும் வானிலை-எதிர்ப்பு கட்டுமானம் - மழை, ஈரப்பதம் மற்றும் வெப்பநிலை மாறுபாடுகளுக்கு நீண்ட கால வெளிப்பாட்டிற்கு ஏற்ற UV-எதிர்ப்பு, அரிப்பை-எதிர்ப்பு பொருட்கள்.

உயர் அளவீட்டுத் துல்லியத்தை பராமரிக்கிறது - பாதுகாப்பு உறை மற்றும் சவாலான சுற்றுச்சூழல் நிலைமைகள் இருந்தபோதிலும் நம்பகமான மற்றும் துல்லியமான தற்போதைய அளவீட்டை (பொதுவாக வகுப்பு 0.5/1.0) வழங்குகிறது.

தயாரிப்பு பயன்பாடு

வெளிப்புற பவர் கண்காணிப்பு - மீட்டர் பெட்டிகள், விநியோக பெட்டிகள் மற்றும் வானிலைக்கு வெளிப்படும் மேல்நிலை சேவை வரிகளில் மின்னோட்டத்தை அளவிடுதல்.
புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள் - சூரிய PV இணைப்பான்கள், காற்று விசையாழி சுற்றுகள் மற்றும் பிற வெளிப்புற உற்பத்தி சாதனங்களின் வெளியீட்டு மின்னோட்டத்தை கண்காணித்தல்.
தொழில்துறை மற்றும் கடல் சூழல்கள் - கழிவு நீர் சுத்திகரிப்பு நிலையங்கள், குழாய்கள் நிலையங்கள், கப்பல்துறைகள் மற்றும் கப்பல் பலகை மின் பேனல்கள் போன்ற ஈரமான இடங்களில் தற்போதைய அளவீடு.

தொழில்நுட்ப தரவு

மின் அளவுருக்கள்	மதிப்பிடப்பட்ட உள்ளீடு	0.1-800A, 0.1-1200A	வெளியீடு தேர்வுகள்	5A,1A,0-500mA, AC 0-10V
மின் அளவுருக்கள்	துளை மூலம் மவுண்டிங்	சிறந்த நேர்கோட்டுத்தன்மை, அதிக உணர்திறன்	/	/
இயந்திர அளவுருக்கள்	துளை மூலம் மவுண்டிங்	பஸ்பார் வகை (வட்ட துளை)	முக்கிய விருப்பங்கள்	சிலிக்கான் எஃகு/நானோ கிரிஸ்டலின்
இயந்திர அளவுருக்கள்	உள் பாட்டிங்	எபோக்சி பிசின்/பாலியூரிதீன்	பாதுகாப்பு தரங்கள்	IP66, IP67, IP68, தனிப்பயனாக்கக்கூடியது
வகை	அளவீட்டு வகை, பாதுகாப்பு வகை, பூஜ்ஜிய வரிசை வகை, கசிவு தற்போதைய வகை (விரும்பினால்)

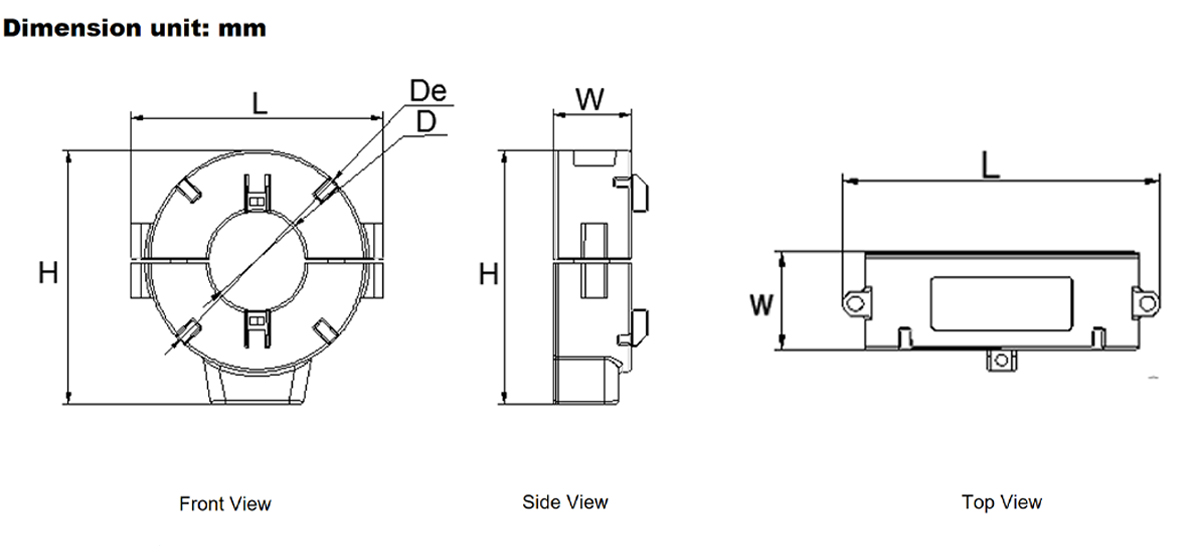

ஒட்டுமொத்த பரிமாணங்கள்

尺寸图1

வரிசை எண்	பரிமாணங்கள்					மதிப்பிடப்பட்ட உள்ளீடு	மதிப்பிடப்பட்ட வெளியீடு
வரிசை எண்	டி	தே	எல்	எச்	டபிள்யூ	மதிப்பிடப்பட்ட உள்ளீடு	மதிப்பிடப்பட்ட வெளியீடு
1	45	98	121	113	42/50	0.1-800A	5A 1A 1-200mA AC 0-10V
2	60	116	136	135	42/50	0.1-1200A	5A 1A 1-200mA AC 0-10V
வெளிப்புற நீர்ப்புகா பிளவு-கோர் ஜீரோ-சீக்வென்ஸ் தற்போதைய மின்மாற்றி							0.5-10mA AC 0.1-1V
வெளிப்புற நீர்ப்புகா பிளவு-கோர் ஏசி மின்னோட்ட டிரான்ஸ்மிட்டர் (பவர் சப்ளை: DC 12V, DC 24V, DC 10 ~ 30V; செயலற்ற - மின்சாரம் தேவையில்லை)							DC 4-20mA DC 0-20mA DC 0-2V DC 0-5V DC 0-10V

尺寸图2

நடைமுறை பயன்பாடு

* வெளிப்புற மின் விநியோக அமைப்பு புதுப்பித்தல் திட்டங்களில் முக்கியமாகப் பயன்படுத்தப்படுகிறது, இதில் ஸ்பிளாஸ்-ப்ரூஃப் செயல்திறன் மற்றும் குறுகிய கால நீரில் மூழ்கும் எதிர்ப்பைக் கொண்டுள்ளது.

* முதன்மை பஸ்பாரை பிரிக்காமல் நிறுவ எளிதானது; லைவ்-லைன் செயல்பாடும் கிடைக்கிறது (முறையான மின் பாதுகாப்பு நடவடிக்கைகளுடன்).

* ரிலே பாதுகாப்பு, அளவீடு மற்றும் அளவீட்டு சாதனங்களுடன் இணைந்து பயன்படுத்தலாம்.

* இது சாதாரண ஆன்-சைட் பவர் சப்ளையை பாதிக்காது, மனிதவளம், பொருள் வளங்கள் மற்றும் பயனரின் மறுசீரமைப்பு திட்டத்திற்கான நிதி ஆதாரங்களை சேமிக்கிறது மற்றும் செயல்திறனை மேம்படுத்துகிறது.

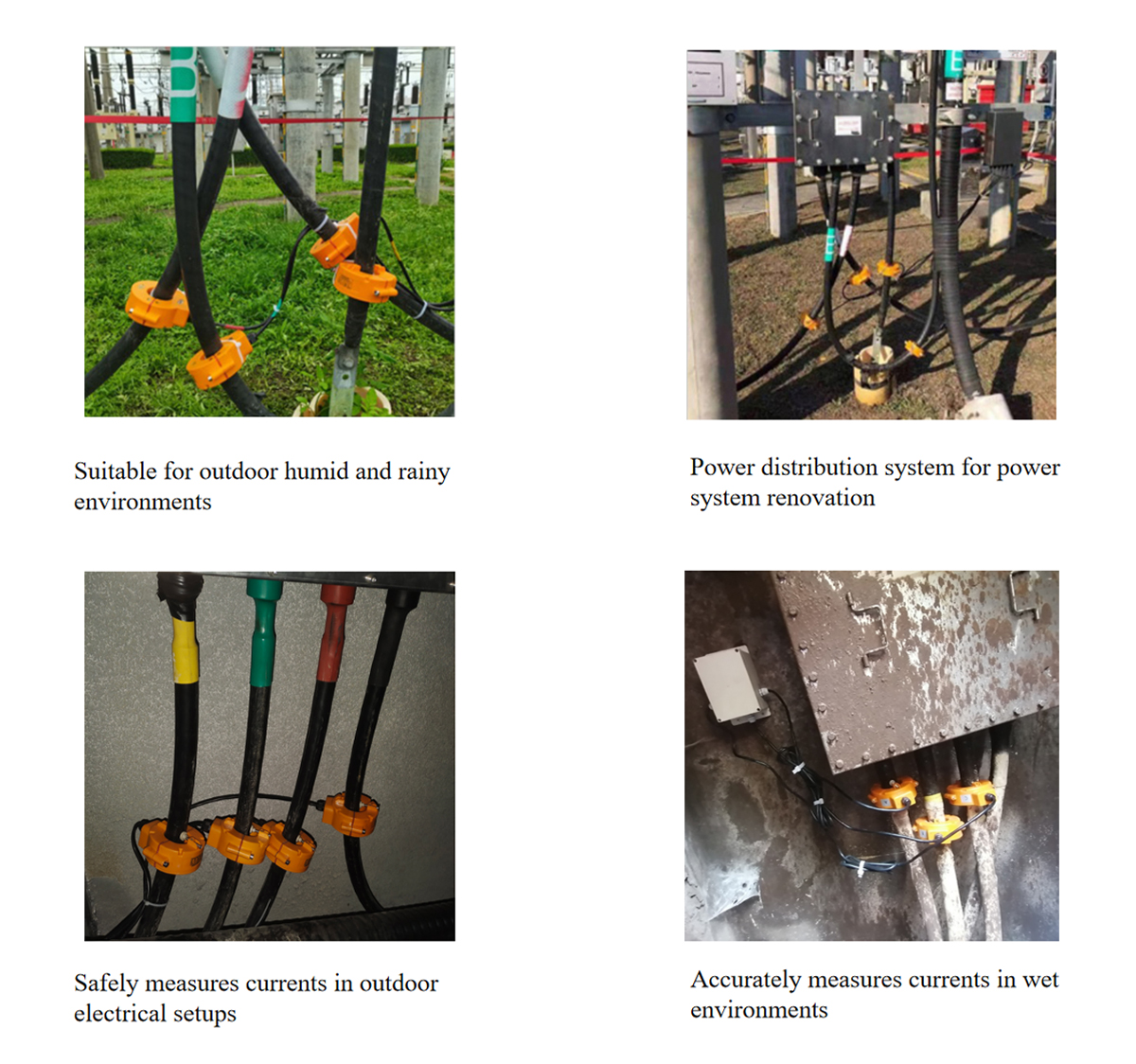

场景图
