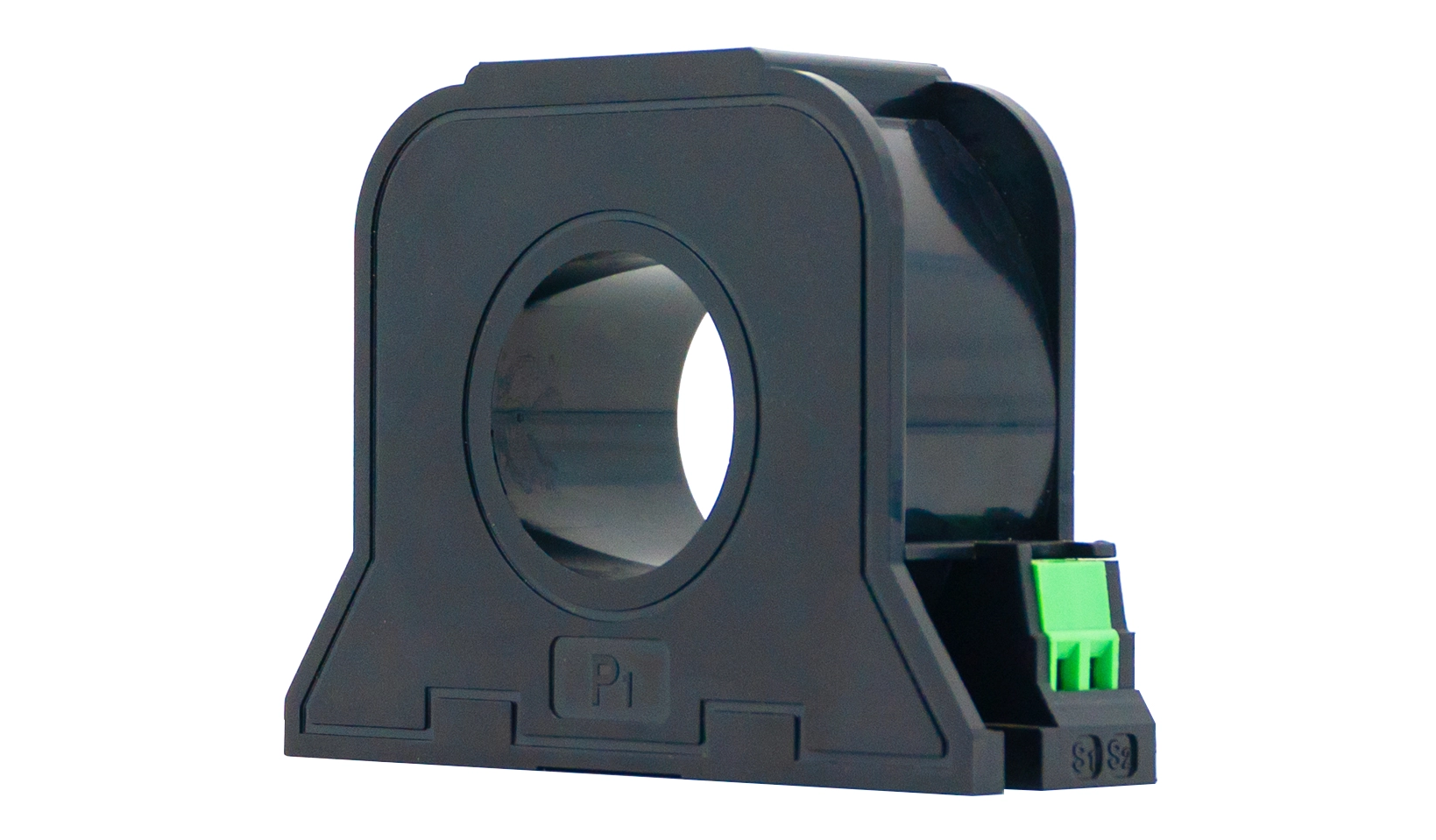

O Core Balance Current Transformer (CBCT), cunoscut și sub numele de a CT cu secvență zero sau rezidual Transformatorul de curent , este un tip special de transformator de curent utilizat în principal pentru protecția împotriva defecțiunilor la pământ în sistemele de alimentare electrică. Spre deosebire de convențional transformator de curent cu miez divizat care măsoară curentul conductorilor individuali, un CBCT include toți cei trei conductori de fază (și uneori neutrul) într-un singur miez magnetic.

Principiul de lucru

În funcționarea normală echilibrată, suma vectorială a curenților în trei faze (Ia + Ib + Ic) este egală cu zero. Aceasta înseamnă că nu este indus flux magnetic net în miezul CBCT și, prin urmare, nu curge curent secundar.

În timpul unei defecțiuni la pământ (defecțiune la pământ), suma curenților de fază nu este zero (deoarece curentul de defect trece prin pământ în loc să revină prin faze). Acest lucru creează un flux rezidual net în miez, care induce un curent proporțional în înfășurarea secundară CBCT.

Ieșirea secundară este conectată la un releu de protecție (de exemplu, releu de eroare la pământ sau dispozitiv de curent rezidual), care declanșează întrerupătorul dacă defecțiunea depășește un prag setat.

Aplicații ale transformatorului de curent Core Balance

Protecție împotriva defecțiunilor la pământ – Detectează scurgerile sau defecțiunile la pământ în sistemele de distribuție, transformatoare și aparate de comutare.

Protecție motor și generator – Oferă protecție sensibilă împotriva defecțiunilor înfășurării la masă.

Sisteme de siguranță industrială – instalate în tablouri de distribuție pentru a îmbunătăți protecția personalului și a echipamentelor.

Detectarea curentului neutru – util în detectarea sarcinilor dezechilibrate sau a curentului de scurgere.

Comparație: transformatorul de curent de echilibru de miez vs. transformatorul de curent cu miez divizat
