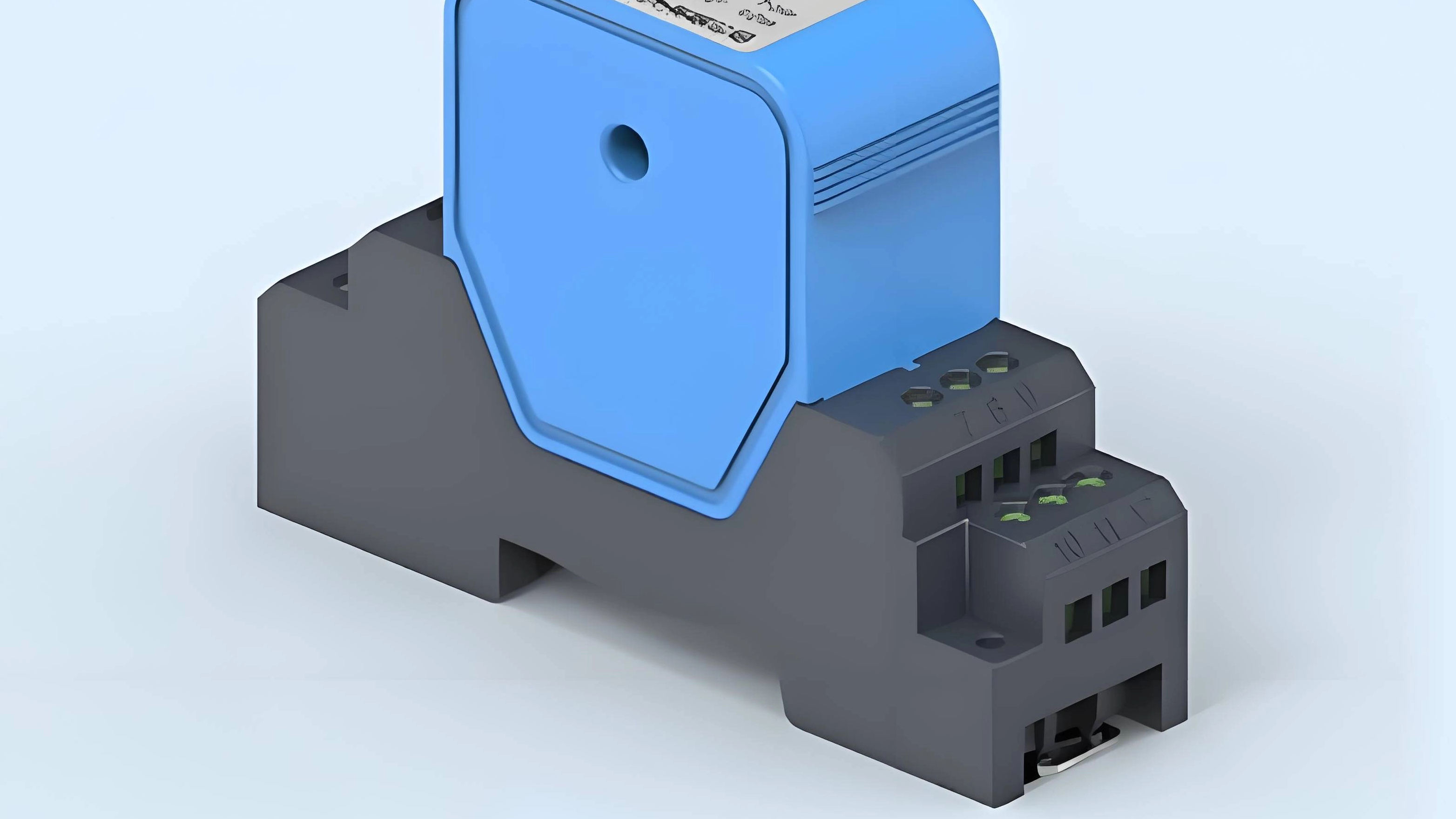

A przetwornik prądu (przetwornik prądu) to urządzenie elektroniczne, które przekształca zmierzony prąd (AC lub DC) na znormalizowany sygnał wyjściowy, zwykle 4–20 mA lub 0–10 V, w celu transmisji do systemów sterowania, rejestratorów lub sprzętu monitorującego. Odgrywa istotną rolę w automatyce przemysłowej, zarządzaniu energią i monitorowaniu mocy, zapewniając dokładną i stabilną komunikację pomiędzy punktami pomiarowymi a urządzeniami sterującymi na duże odległości.
W odróżnieniu od A czujnik prądu , który wykrywa i wysyła jedynie surowy sygnał elektryczny proporcjonalny do prądu, przetwornik prądu przetwarza, skaluje i warunkuje sygnał w znormalizowanej formie odpowiedniej do niezawodnej transmisji danych.
Zasada działania
Zasada działania przetwornika prądu opiera się na wykrywaniu prądu i konwersji sygnału. Składa się z kilku kluczowych etapów:
Stopień wykrywania prądu Przetwornik prądu wykrywa prąd przepływający przez przewodnik za pomocą elementu czujnikowego, takiego jak:
Przekładnik prądowy (CT) – do pomiaru prądu przemiennego w oparciu o indukcję elektromagnetyczną.
Czujnik Halla – do pomiaru prądu przemiennego/stałego z wykorzystaniem pola magnetycznego generowanego przez prąd.
Kondycjonowanie sygnału Mały sygnał analogowy z elementu czujnikowego jest wzmacniany, filtrowany i linearyzowany. Dzięki temu szum i zniekształcenia nie wpływają na dokładność pomiaru.
Konwersja na sygnał standardowy Kondycjonowany sygnał jest następnie konwertowany na standardowy sygnał wyjściowy (np. 4–20 mA). Poziom 4 mA zazwyczaj reprezentuje prąd zerowy, a 20 mA reprezentuje wartość prądu w pełnej skali. Ten format pętli prądowej jest wysoce odporny na utratę sygnału i zakłócenia elektryczne, co czyni go idealnym rozwiązaniem dla środowisk przemysłowych.
Główne cechy
Wysoka dokładność i stabilność
Izolacja galwaniczna pomiędzy wejściem i wyjściem
Standaryzowane sygnały wyjściowe (4–20 mA lub 0–10 V)
Aplikacje
Monitorowanie mocy i zarządzanie energią Stosowane w fabrykach, budynkach i zakładach użyteczności publicznej do pomiaru przepływu prądu, monitorowania zużycia energii i optymalizacji rozkładu obciążenia.
Automatyka przemysłowa Zintegrowana z systemami PLC lub DCS w celu sterowania procesami, monitorowania silników i ochrony sprzętu.
Systemy energii odnawialnej Stosowane w instalacjach słonecznych i wiatrowych do śledzenia generacji i wydajności wyjściowej falownika.
Zalety stosowania przetwornika prądu
Dokładna transmisja sygnału na duże odległości
Uproszczone okablowanie dla modeli zasilanych z pętli
Zwiększone bezpieczeństwo dzięki izolacji galwanicznej
Różnica między przetwornikiem prądu a
czujnika
prądu
przetwornikiem prądu
Funkcjonować
Wykrywa prąd i dostarcza proporcjonalny do niego surowy sygnał analogowy.
Mierzy, kondycjonuje i wyprowadza znormalizowany sygnał (4–20 mA lub 0–10 V).
Sygnał wyjściowy
Napięcie lub prąd proporcjonalny do sygnału wejściowego, często bezwarunkowy.
Znormalizowany, liniowy i izolowany sygnał zapewniający niezawodną transmisję.
Odległość sygnału
Pomiar na małą odległość (w obrębie urządzenia).
Transmisja sygnału na duże odległości do systemów zdalnego sterowania.
Dokładność i stabilność
Zależy od konstrukcji czujnika i środowiska.
Większa stabilność dzięki wbudowanemu kondycjonowaniu i kalibracji.
Zakres zastosowania
Używane wewnątrz przyrządów lub modułów do lokalnego wykrywania.
Stosowany w systemach przemysłowych do monitorowania i sterowania.
Przykładowe urządzenia
Czujniki Halla, przekładniki prądowe.
Moduły nadajników z kondycjonowaniem i izolacją sygnału.
Podsumowując, A czujnik prądu jest elementem czujnikowym, natomiast przetwornik prądu to kompletna jednostka kondycjonująca i transmitująca sygnał zbudowana wokół tego czujnika. Wiele przetworników faktycznie wykorzystuje czujniki prądu (takie jak przekładniki prądowe lub czujniki Halla) jako stopień wejściowy.
