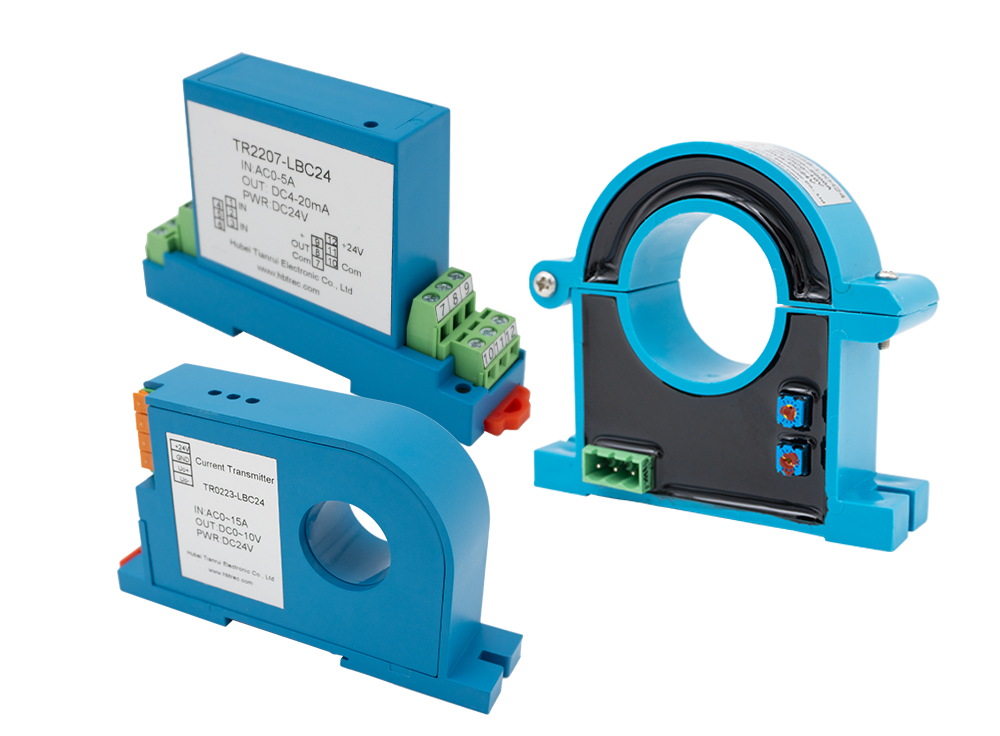

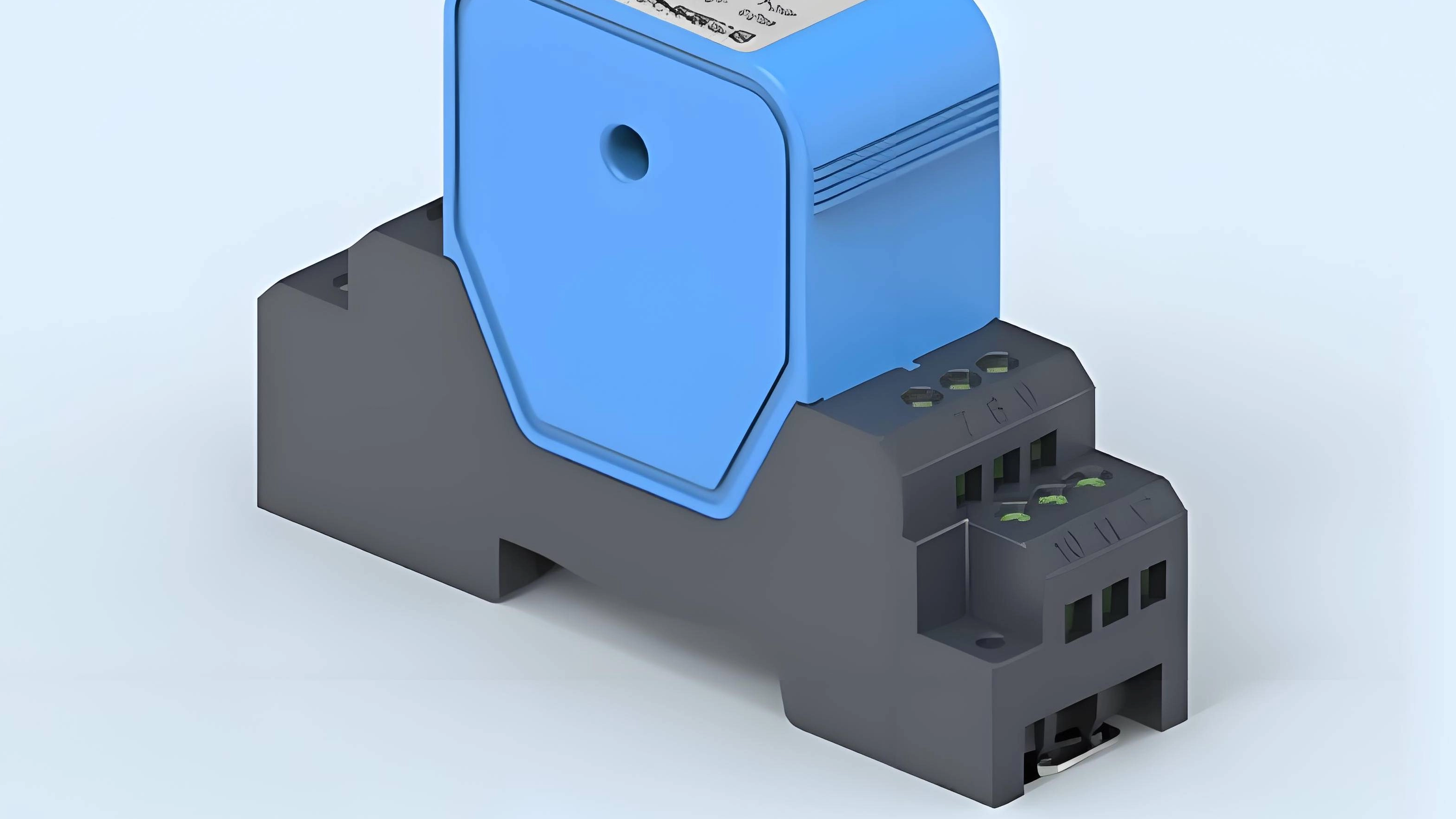

UN il trasmettitore di corrente (trasduttore di corrente) è un dispositivo elettronico che converte una corrente misurata (CA o CC) in un segnale di uscita standardizzato, tipicamente 4–20 mA o 0–10 V, per la trasmissione a sistemi di controllo, registratori o apparecchiature di monitoraggio. Svolge un ruolo fondamentale nell'automazione industriale, nella gestione dell'energia e nel monitoraggio dell'energia, garantendo una comunicazione precisa e stabile tra punti di misurazione e dispositivi di controllo su lunghe distanze.
A differenza di a sensore di corrente , che rileva ed emette solo un segnale elettrico grezzo proporzionale alla corrente, un trasmettitore di corrente elabora, scala e condizioni che segnalano in una forma standardizzata adatta per una trasmissione dati affidabile.
Principio di funzionamento
Il principio di funzionamento di un trasmettitore di corrente si basa sul rilevamento della corrente e sulla conversione del segnale. Si compone di diverse fasi chiave:
Stadio di rilevamento della corrente Il trasmettitore di corrente rileva la corrente che scorre attraverso un conduttore utilizzando un elemento di rilevamento come:
Trasformatore di corrente (CT) – per la misurazione della corrente CA basata sull'induzione elettromagnetica.

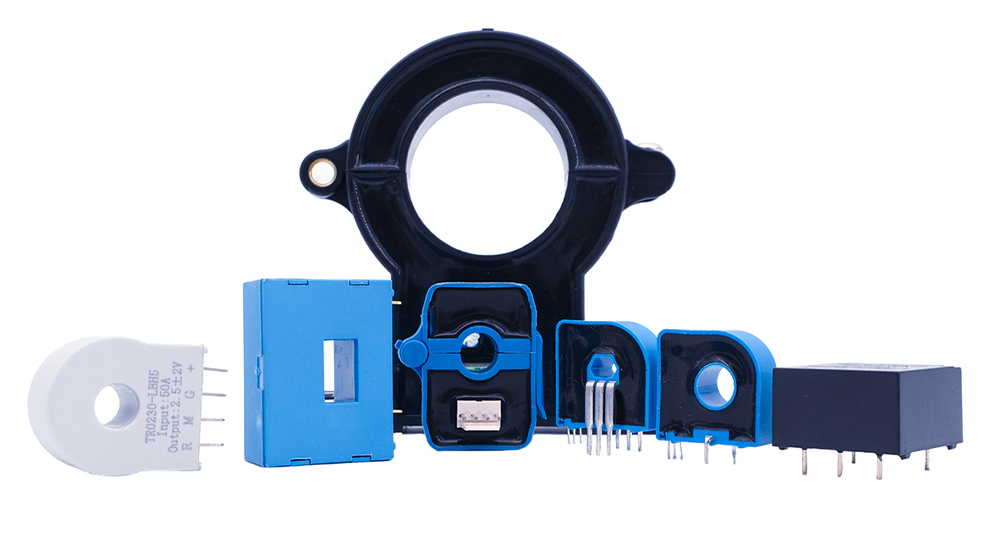

Sensore ad effetto Hall – per la misurazione AC/DC utilizzando il campo magnetico generato dalla corrente.
Condizionamento del segnale Il piccolo segnale analogico proveniente dall'elemento sensibile viene amplificato, filtrato e linearizzato. Ciò garantisce che rumore o distorsione non influenzino la precisione della misurazione.
Conversione in segnale standard Il segnale condizionato viene quindi convertito in un segnale di uscita standard (ad esempio, 4–20 mA). Il livello di 4 mA rappresenta tipicamente la corrente zero e 20 mA rappresenta il valore di corrente a fondo scala. Questo formato del loop di corrente è altamente resistente alla perdita di segnale e alle interferenze elettriche, rendendolo ideale per gli ambienti industriali.
Caratteristiche principali
Elevata precisione e stabilità
Isolamento elettrico tra ingresso e uscita
Segnali di uscita standardizzati (4–20 mA o 0–10 V)
Applicazioni
Monitoraggio dell'energia e gestione dell'energia Utilizzato in fabbriche, edifici e servizi pubblici per misurare il flusso di corrente, monitorare il consumo energetico e ottimizzare la distribuzione del carico.
Automazione industriale Integrata in sistemi PLC o DCS per il controllo di processo, il monitoraggio dei motori e la protezione delle apparecchiature.
Sistemi di energia rinnovabile Applicati negli impianti solari ed eolici per monitorare la generazione e le prestazioni di uscita dell'inverter.
Vantaggi dell'utilizzo di un trasmettitore di corrente
Trasmissione precisa del segnale a lunga distanza
Cablaggio semplificato per i modelli alimentati tramite loop
Maggiore sicurezza grazie all'isolamento galvanico
Differenza tra un trasmettitore di corrente e un sensore di corrente
Aspetto
Sensore di corrente
Trasmettitore di corrente
Funzione
Rileva la corrente e fornisce un segnale analogico grezzo proporzionale ad essa.
Misura, condiziona ed emette un segnale standardizzato (4–20 mA o 0–10 V).
Segnale di uscita
Tensione o corrente proporzionale all'ingresso, spesso incondizionata.
Segnale standardizzato, lineare e isolato per una trasmissione affidabile.
Distanza del segnale
Misurazione a breve distanza (all'interno di un dispositivo).
Trasmissione del segnale a lunga distanza a sistemi di controllo remoto.
Precisione e stabilità
Dipende dal design del sensore e dall'ambiente.
Maggiore stabilità con condizionamento e calibrazione integrati.
Ambito di applicazione
Utilizzato all'interno di strumenti o moduli per il rilevamento locale.
Utilizzato in sistemi industriali per il monitoraggio e il controllo.
Dispositivi di esempio
Sensori ad effetto Hall, trasformatori di corrente.
Moduli trasmettitori con condizionamento e isolamento del segnale.
In sintesi, a il sensore di corrente è un elemento di rilevamento, mentre un trasmettitore di corrente è un'unità completa di condizionamento e trasmissione del segnale costruita attorno a quel sensore. Molti trasmettitori utilizzano effettivamente sensori di corrente (come TA o sensori Hall) come stadio di ingresso.
