स्प्लिट कोर करंट ट्रांसफार्मर क्या है?

ए स्प्लिट कोर करंट ट्रांसफार्मर एक प्रकार का करंट ट्रांसफार्मर है जिसका चुंबकीय कोर दो या दो से अधिक भागों में विभाजित होता है, जिससे इसे सर्किट को डिस्कनेक्ट किए बिना मौजूदा कंडक्टर के चारों ओर 'क्लैंप' किया जा सकता है। नीचे एक विस्तृत अवलोकन दिया गया है - जिसमें इसके कार्य सिद्धांत, वर्गीकरण, कार्य, सुविधाएँ, अनुप्रयोग परिदृश्य और भविष्य के रुझान शामिल हैं।

काम के सिद्धांत

स्प्लिट कोर का संचालन सिद्धांत वर्तमान ट्रांसफार्मर  अनिवार्य रूप से किसी भी पारंपरिक वर्तमान ट्रांसफार्मर के समान है - विद्युत चुम्बकीय प्रेरण पर आधारित:

मापी जाने वाली धारा ले जाने वाला कंडक्टर प्राथमिक वाइंडिंग (अक्सर एक मोड़) के रूप में कार्य करता है।

इस कंडक्टर के माध्यम से प्रत्यावर्ती धारा उच्च-पारगम्यता कोर में एक प्रत्यावर्ती चुंबकीय प्रवाह उत्पन्न करती है।

एक द्वितीयक वाइंडिंग, जो कोर पर घाव करती है, उस फ्लक्स को उठाती है और अपने सर्किट में एक आनुपातिक धारा उत्पन्न करती है, जो टर्न अनुपात के अनुसार मापी जाती है।

चूँकि कोर दो (या अधिक) हिस्सों में होता है, स्थापित होने पर, आधे हिस्से बंद हो जाते हैं और क्लैंप हो जाते हैं, जिससे चुंबकीय सर्किट पूरा हो जाता है। कोर संरेखण और हिस्सों के बीच हवा के अंतर को कम करने पर ध्यान दिया जाना चाहिए, क्योंकि अत्यधिक अंतराल चुंबकीय युग्मन को ख़राब करते हैं और सटीकता को कम करते हैं।

खुले सर्किट पर उच्च वोल्टेज से बचने के लिए सेकेंडरी वाइंडिंग को हमेशा बंद (यानी लोडेड) रहना चाहिए।

एक बार स्थापित होने के बाद, यह एक सॉलिड-कोर सीटी की तरह ही काम करता है: प्राथमिक धारा घुमाव अनुपात के अनुपात में द्वितीयक धारा को प्रेरित करती है, जिससे माप या सुरक्षा उपकरण सुरक्षित रूप से उच्च धाराओं को महसूस कर सकते हैं।

क्योंकि कोर विभाजित है, रिसाव प्रवाह या गैर-समान अंतराल को कम करने के लिए कुछ अतिरिक्त डिज़ाइन देखभाल की आवश्यकता होती है, लेकिन आधुनिक डिज़ाइन ऐसी त्रुटियों को कम करने के लिए सटीक यांत्रिक कुंडी और कम-अंतराल चुंबकीय सामग्री का उपयोग करते हैं।

वर्गीकरण

यद्यपि 'स्प्लिट कोर' स्वयं एक संरचनात्मक वर्गीकरण है, स्प्लिट कोर सीटी को कई अन्य आयामों के साथ भी वर्गीकृत किया जा सकता है:

विभाजन/बंद करने का तंत्र

टिका हुआ / धुरी शैली (एक तरफ काज पर खुलता है)

बोल्ट या क्लिप शैली (स्क्रू, स्नैप या क्लैंप द्वारा जुड़े हुए दो हिस्से)

सटीकता वर्ग/उद्देश्य

सामान्य/निगरानी कक्षा

मीटरिंग/बिलिंग वर्ग (उच्च परिशुद्धता)

सुरक्षा वर्ग (अल्पकालिक अधिभार सहन करने में सक्षम)

वर्तमान रेटिंग और अनुपात

कम-वर्तमान रेंज (उदाहरण के लिए दसियों या सैकड़ों एम्पीयर)

उच्च धारा सीमा (हजारों एम्पीयर तक)

1 ए, 5 ए, या निचले (मिलिएम्प) स्तर के माध्यमिक आउटपुट

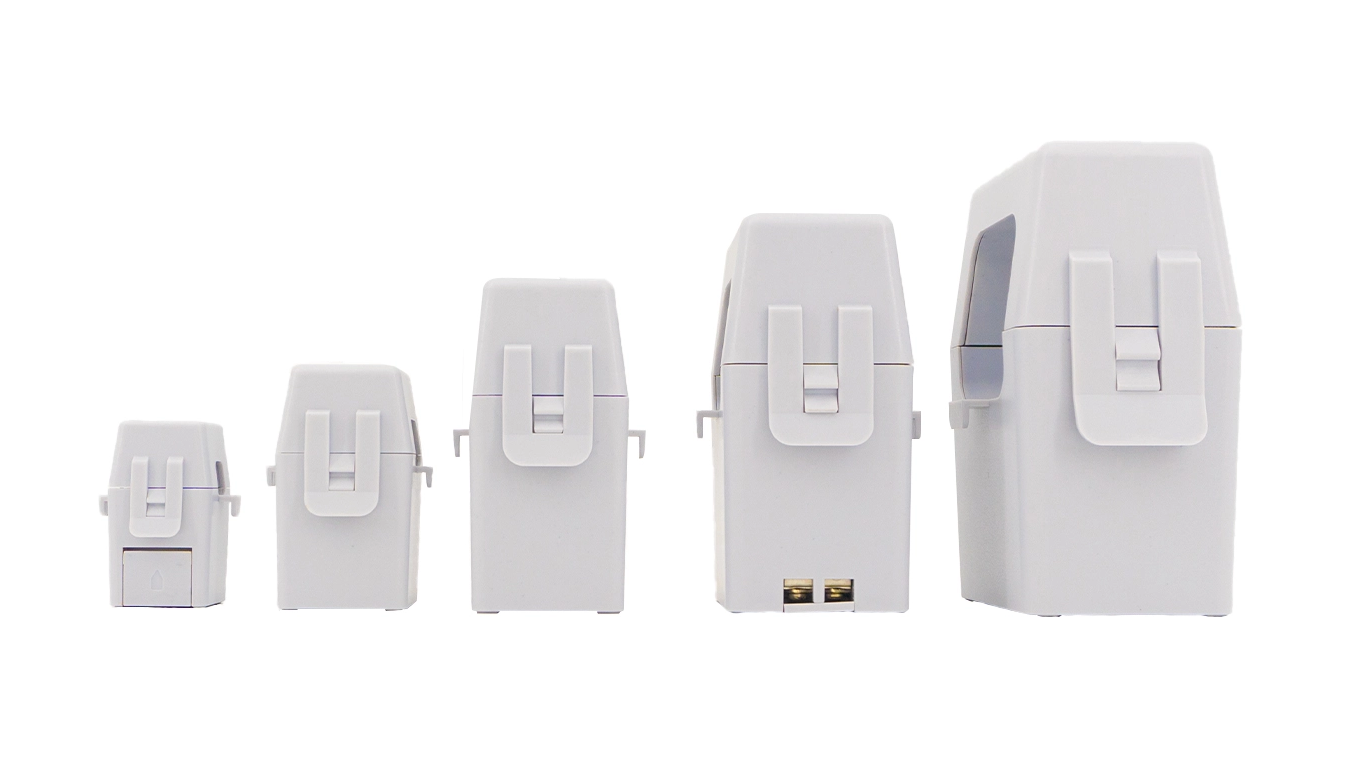

ऐसा ही एक उत्पाद उदाहरण है स्प्लिट कोर करंट ट्रांसफार्मर , जो आसान रेट्रोफिटिंग के लिए इस क्लैंपिंग-अराउंड डिज़ाइन का उपयोग करता है।

कार्य

स्प्लिट कोर वर्तमान ट्रांसफार्मर के आवश्यक कार्यों में शामिल हैं:

माप/मीटरिंग
वर्तमान मीटर, पावर विश्लेषक, या ऊर्जा मीटरिंग सिस्टम के लिए उच्च प्राथमिक धाराओं को आनुपातिक माध्यमिक धाराओं में परिवर्तित करना।

मॉनिटरिंग
, निगरानी, ​​​​नियंत्रण, या सुरक्षा प्रणालियों (जैसे SCADA, BMS, ऊर्जा प्रबंधन प्रणाली) में वास्तविक समय के वर्तमान डेटा को फीड करना।

ओवरकरंट या फॉल्ट डिटेक्शन सर्किट में सुरक्षा
प्रदान करना, जहां सीटी सर्किट ब्रेकर को ट्रिगर करने के लिए रिले या सुरक्षात्मक उपकरणों को फ़ीड करता है।

मुख्य विशेषताएँ / लाभ और सीमाएँ

लाभ/विशेषताएं

गैर-घुसपैठकारी / कोई रुकावट नहीं,
इन्हें लाइव कंडक्टरों के आसपास बिना डिस्कनेक्ट या रीवायर किए, डाउनटाइम को कम किए बिना स्थापित किया जा सकता है।

इंस्टालेशन और रेट्रोफ़िट में आसानी,
मौजूदा सिस्टम में फ़ील्ड अपग्रेड, परिवर्धन या माप परिनियोजन के लिए आदर्श।

बहुमुखी प्रतिभा उपलब्ध है।
व्यापक अनुप्रयोग कवरेज के लिए विभिन्न वर्तमान रेटिंग, आकार और सटीकता वर्गों में

अनुप्रयोग परिदृश्य

स्प्लिट कोर करंट ट्रांसफार्मर का व्यापक रूप से उन सेटिंग्स में उपयोग किया जाता है जहां स्थापना में आसानी, रेट्रोफिटिंग या न्यूनतम व्यवधान महत्वपूर्ण है। विशिष्ट एप्लिकेशन डोमेन में शामिल हैं:

बिजली वितरण/विद्युत पैनल
मौजूदा पैनलबोर्ड में शाखा सर्किट, फीडर, या उपसर्किट की निगरानी करना।

भवन ऊर्जा प्रबंधन और सबमीटरिंग,
वाणिज्यिक या आवासीय भवनों में लोड, किरायेदारों या क्षेत्रों की निगरानी के लिए मौजूदा वायरिंग सिस्टम में सीटी स्थापित करना।

औद्योगिक निगरानी और लोड प्रोफाइलिंग
मोटर, ड्राइव, पंप, एचवीएसी सिस्टम, उत्पादन लाइनों आदि पर धाराओं को मापना, अक्सर जहां बंद करना अवांछनीय होता है।

उनके लचीलेपन के कारण, स्प्लिट कोर सीटी रेट्रोफिट या विस्तार में विशेष रूप से मूल्यवान हैं, जहां वायरिंग को आसानी से बाधित नहीं किया जा सकता है।

भविष्य के रुझान और विकास

विभाजित कोर का क्षेत्र वर्तमान ट्रांसफार्मर विकसित हो रहे हैं। जैसे-जैसे बिजली प्रणालियाँ अधिक जटिल, वितरित और डिजिटल होती जा रही हैं, कुछ प्रमुख रुझानों और संभावनाओं में शामिल हैं:

उच्च सटीकता और कम त्रुटि डिजाइन,
रिसाव और अंतराल को कम करने के लिए बेहतर कोर सामग्री (नैनोक्रिस्टलाइन, अनाकार) और यांत्रिक डिजाइन, स्प्लिट-कोर प्रदर्शन को ठोस कोर के करीब पहुंचाते हैं।

एकीकृत स्मार्ट इलेक्ट्रॉनिक्स
सीटी बॉडी के भीतर सिग्नल कंडीशनिंग, प्रवर्धन, तापमान मुआवजा, अंशांकन मेमोरी और डिजिटल आउटपुट (जैसे मॉडबस, आईईसी 61850) को एम्बेड करना।

व्यापक बैंडविड्थ / उच्च-आवृत्ति क्षमता
वाले डिज़ाइन का लक्ष्य बिजली गुणवत्ता विश्लेषण का समर्थन करने के लिए हार्मोनिक घटकों, तेज़ क्षणिक और गैर-साइनसॉइडल संकेतों को बेहतर ढंग से कैप्चर करना है।
