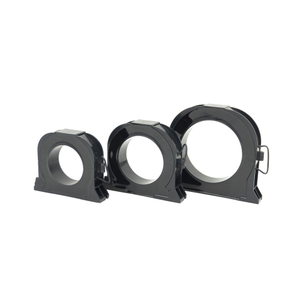

Jaettu ydin vedenpitävä virtamuuntaja (SCWCT) on erikoistunut sähköinen mittauslaite, joka yhdistää split-core-mukavuuden ja vedenpitävän suojan. Se vastaa nykyisiin valvontahaasteisiin märissä, pölyisissä tai ulkotiloissa, joissa perinteisiä virtamuuntajia (CT) on vaikea asentaa tai joissa ne ovat alttiita epäonnistumaan. Toisin kuin perinteisissä integroiduilla ytimillä varustetuissa CT:issä, sen jaettu magneettisydän voidaan kiinnittää mitatun johtimen ympärille ilman virran katkeamista, mikä parantaa merkittävästi asennuksen tehokkuutta. Vedenpitävyysluokituksensa tyypillisesti IP65, IP67 tai IP68, se estää tehokkaasti kosteuden, pölyn ja suolasuihkeen ja varmistaa vakaan toiminnan ankarissa olosuhteissa.
Rakenteellisesti SCWCT:t koostuvat jaetusta magneettisydämestä (korkean läpäisevyyden piiteräs tai amorfinen metalliseos), primääri-/toisiokäämeistä, suljetusta kotelosta ja vedenpitävästä kaapeliholkista. Luotettava lukitusmekanismi varmistaa, että jaettu ydin sulkeutuu tiukasti asennuksen jälkeen, mikä säilyttää magneettipiirin eheyden ja mittaustarkkuuden. Korroosionkestävistä materiaaleista (ruostumaton teräs, lujitettu tekninen muovi tai epoksihartsi) valmistettu kotelo on täysin tiivistetty korkealaatuisilla tiivisteillä ja kotelointiaineilla sydänliitoksissa ja kaapelin ulostuloissa. Se toimii sähkömagneettisen induktion kautta: ensiövirta tuottaa magneettivuon ytimeen, ja toisiokäämi indusoi suhteellisen pienen virran (5A tai 1A) mittausta, suojaa ja ohjausta varten – vakio-CT:iden mukaisesti.
Sen kaksi etua mahdollistavat laajat sovellukset. Ulkona sähkönjakelussa Virtamuuntajat asennetaan ilmajohtoihin, ulkojakokoteloihin ja kaapelikaivoihin, mikä mahdollistaa nopean, tehottoman asennuksen linjavirran valvontaan, ylivirtasuojaukseen ja energianmittaukseen, kestää sadetta, lunta ja suurta kosteutta.
Uusiutuvassa energiassa (aurinkopuistot, tuulivoimalat) niitä käytetään ulkona oleviin inverttereihin ja siirtolinjoihin, jotka on helppo asentaa olemassa oleviin kaapeleihin valvomaan aurinkosähkö- ja tuulivoimaloiden virtoja avoimissa ja ankarissa ympäristöissä. Teollisessa tuotannossa ne sopivat elintarviketeollisuuden pesualueille, kosteille tekstiilipajoille ja syövyttäville kemian tehtaille, jotka valvovat moottorin virtoja tuotantoa häiritsemättä.
Lisäksi SCWCT:t palvelevat kunnallista infrastruktuuria (vedenkäsittely, jäteveden pumppaus, katuvalaistus) ja meritekniikkaa (laivat, offshore-alustat), jotka vastustavat suolasumua. Ne sopivat myös erinomaisesti rakennustyömaan tilapäisiin sähköjärjestelmiin, jotka vaativat nopean asennuksen ja ulkovesieristyksen.
Yhteenvetona voidaan todeta, että SCWCT:t yhdistävät helpon asennuksen ja sopeutuvuuden vaativiin ympäristöihin, mikä voittaa perinteiset CT-rajoitukset. Tarkkojen mittausten ja vakaan suorituskyvyn ansiosta ne ovat välttämättömiä nykyaikaisessa tehonvalvonnassa ja suojauksessa.
