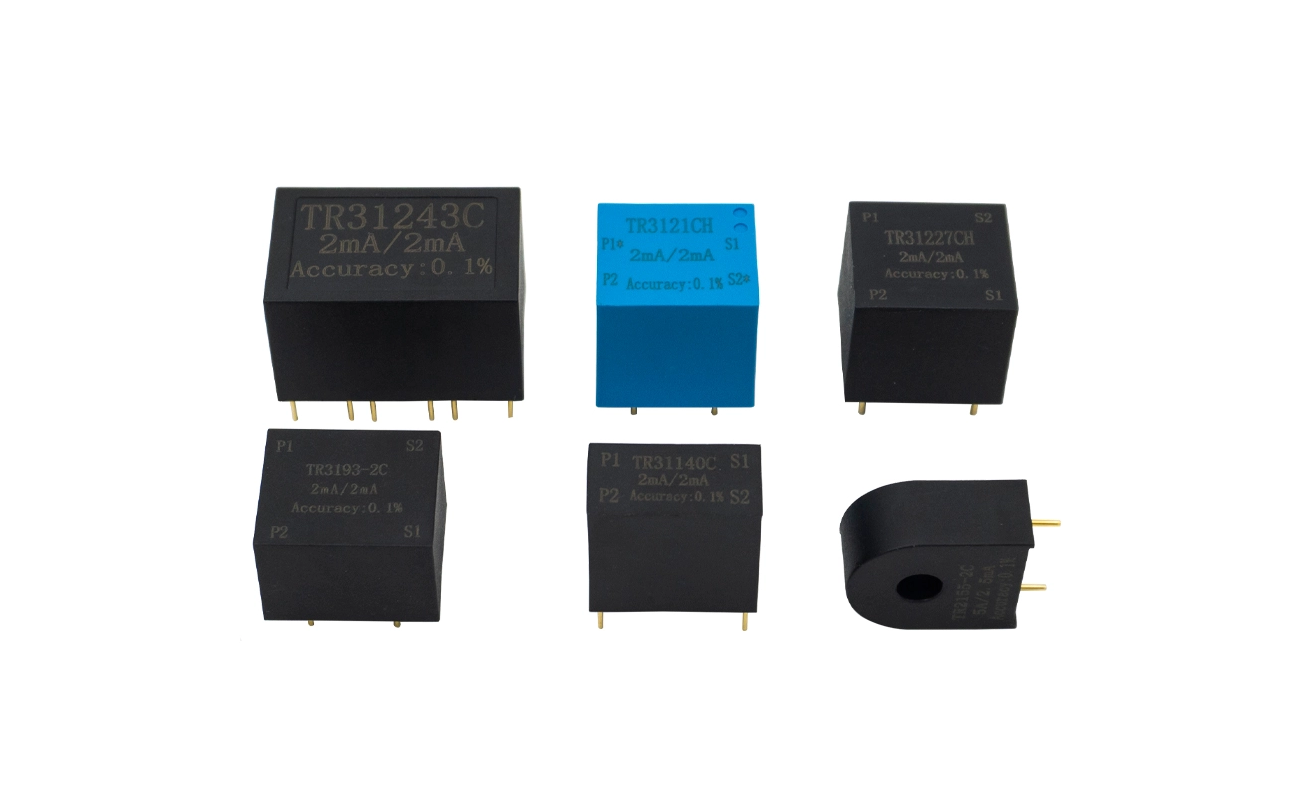

Virtamuuntaja (CT) on tärkeä sähkölaite, joka on suunniteltu mittaamaan vaihtovirtaa (AC) suurjännite- ja suurvirtajärjestelmissä. Sillä on korvaamaton rooli tehonmittauksessa, suojauksessa ja ohjauksessa, kun se muuntaa suuret ensiövirrat standardoiduiksi toisiovirroiksi (tyypillisesti 5A tai 1A), jotka ovat turvallisia ja soveltuvat mittauslaitteille, releille ja muille valvontalaitteille. Toisin kuin tasavirtamittauksessa, CT-mittaus perustuu sähkömagneettiseen induktioon eristyksen ja skaalauksen saavuttamiseksi, mikä varmistaa sekä tarkkuuden että käyttäjän turvallisuuden.
Toimintaperiaate a virtamuuntaja perustuu Faradayn sähkömagneettisen induktion lakiin ja Ampèren piirilakiin. Se koostuu kahdesta käämityksestä: ensiökäämyksestä, jossa on pieni määrä kierroksia (usein yksi kierros, joka muodostuu CT-ytimen läpi kulkevasta tehojohtimesta) ja toisiokäämistä, jossa on suuri määrä kierroksia. Kun vaihtovirta kulkee ensiökäämin läpi, se synnyttää magneettivuon rautasydämeen. Tämä vuo indusoi toisiokäämiin virran, jonka suuruus on kääntäen verrannollinen kahden käämin kierrossuhteeseen. Kierrossuhde (N1/N2) määrittää skaalauskertoimen varmistaen, että toisiovirta heijastaa tarkasti ensiövirtaa tietyllä alueella.
Tarkkuus on virtamuuntajan mittauksen kriittinen suorituskykyindeksi, joka on luokiteltu eri tarkkuusluokkiin (esim. 0,2, 0,5, 1,0, 3,0) kansainvälisten standardien perusteella. Korkean tarkkuuden CT:itä (luokat 0,2 ja 0,5) käytetään energianmittaussovelluksissa, joissa tarkka virranmittaus on välttämätöntä laskutuksen ja energianhallinnan kannalta. Alemmat tarkkuusluokat (1.0 ja korkeammat) soveltuvat suojareleisiin, joissa nopea vaste ja luotettavuus ovat etusijalla absoluuttisen tarkkuuden edelle.
Virtamuuntajan mittausta käytetään laajasti eri aloilla. Sähköntuotanto-, siirto- ja jakelujärjestelmissä CT:t asennetaan muuntajiin, katkaisimiin ja siirtolinjoihin valvomaan kuormitusvirtoja, havaitsemaan vikoja (kuten oikosulkuja) ja käynnistämään suojatoimia. Teollisuuslaitoksissa niitä käytetään moottoreiden, generaattoreiden ja muiden sähkölaitteiden virtojen mittaamiseen, mikä tukee kunnonvalvontaa ja energiatehokkuusanalyysiä. Lisäksi CT:t ovat välttämättömiä uusiutuvan energian järjestelmissä (esim. aurinko- ja tuulivoimaloissa) invertterien lähtövirran mittaamiseksi ja verkkoyhteensopivuuden varmistamiseksi.
Useita keskeisiä näkökohtia on otettava huomioon luotettavan CT-mittauksen varmistamiseksi. Ensinnäkin toisiokäämi ei saa koskaan olla katkaistu käytön aikana, koska se voi tuottaa erittäin korkeita jännitteitä, jotka vahingoittavat CT:tä ja aiheuttavat turvallisuusriskejä. Toiseksi toisiopiirin kuormitusimpedanssin on oltava CT:n nimelliskuormituksen sisällä mittaustarkkuuden ylläpitämiseksi. Kolmanneksi vaaditaan asianmukainen asennus ja maadoitus sähkömagneettisten häiriöiden minimoimiseksi ja ensisijaisen ja toisiopiirin välisen eristyksen varmistamiseksi.
Yhteenvetona voidaan todeta, että virtamuuntajan mittaus on perustekniikka nykyaikaisissa sähköjärjestelmissä, mikä mahdollistaa turvallisen, tarkan ja luotettavan virranvalvonnan. Sen kyky skaalata suuria virtoja ja tarjota sähköinen eristys tekee siitä välttämättömän sähköjärjestelmän käytössä, suojauksessa ja energianhallinnassa, mikä tukee sähköinfrastruktuurin vakaata ja tehokasta toimintaa maailmanlaajuisesti.
